Основная плата БК "Звезда"

Широко известная версия советского клона PENTAGON 48. Часть платы, относящаяся к контроллеру дисковода, не распаяна. Отсутствуют диоды у разъема клавиатуры. Обозначения деталей не совпадают с классическим пентагоном.

Относительно совместимости. Распространенный способ проверки "подтянутости" пентагона:
10 PRINT IN 255
20 GOTO 10
Показывает 96 (всегда) для версии 001, и 0 (всегда) для версии 01.

* * *

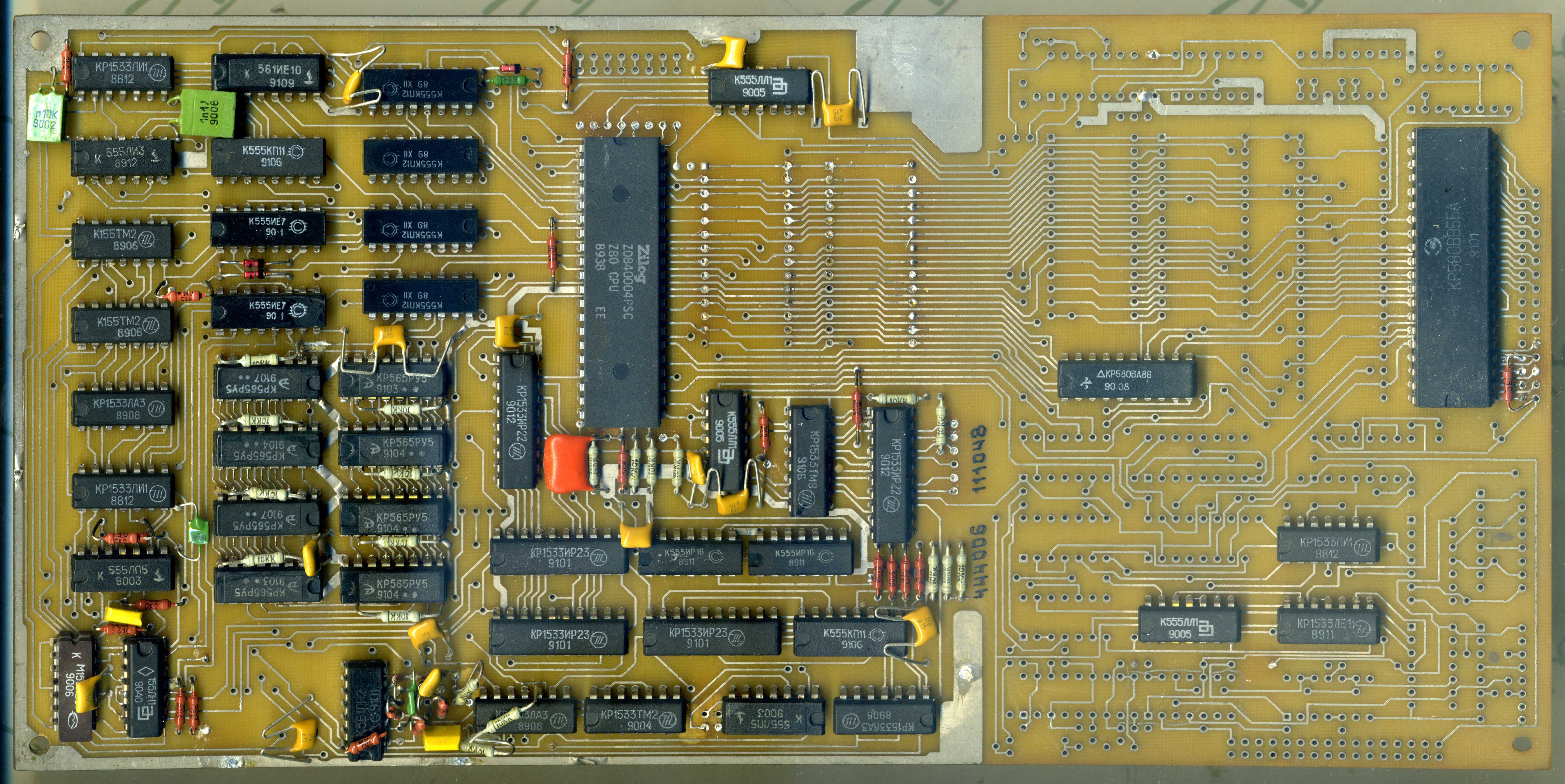

Звезда 001

Светлый цвет платы, точно такой, как на АГАТ-9 производства ЗЭМЗ. Видимо, они изготовлены на одном оборудовании. Верхний и нижний слои поменяны местами. Процессор Z80 Zilog.

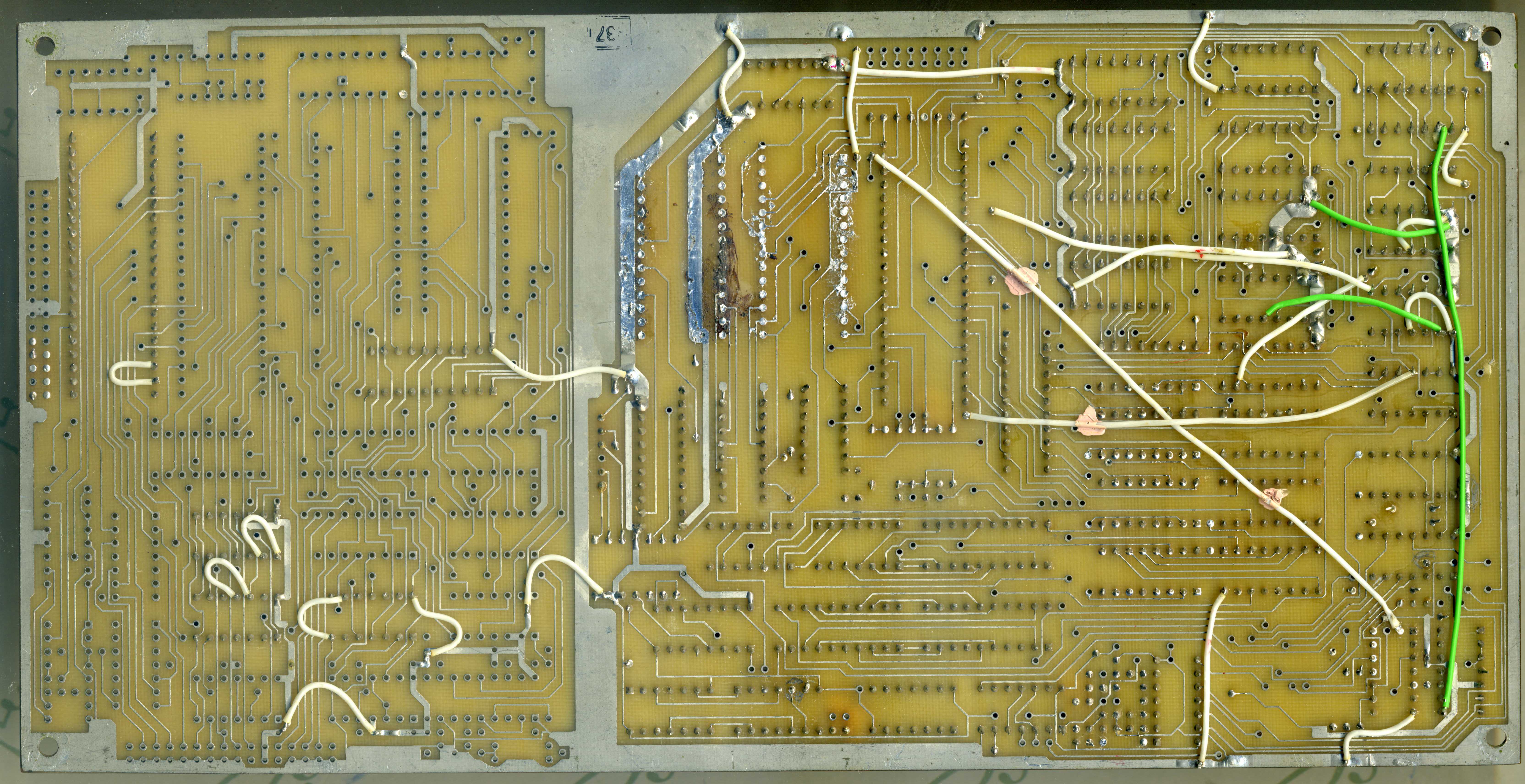

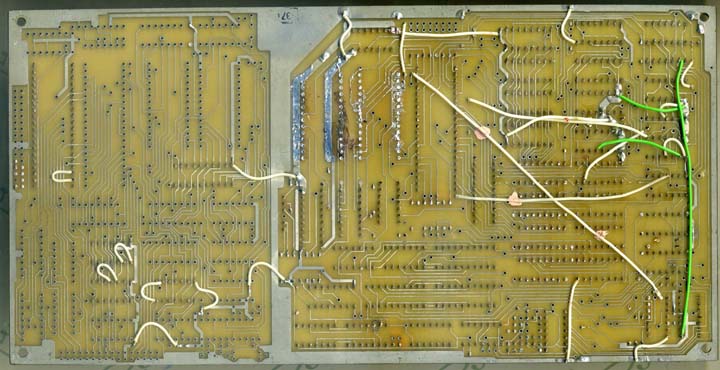

На данном экземпляре платы, варварски удалены микросхемы ПЗУ. Однако ВСЕ навесные проводники остались на месте (сравнивалось с рабочим экземпляром). Такие "пауки" завод ставил на каждую плату, назначение пока не выяснено. Возможно, это связано с улучшением питания или не распаянным контроллером дисковода.

* * *

Звезда 01

Темный цвет, слои на обычных местах. Процессор КР1858ВМ1 производства "Ангстрем" в металлокерамическом или пластиковом корпусе.

Временно, фото находятся в разделе Корпус.

* * *

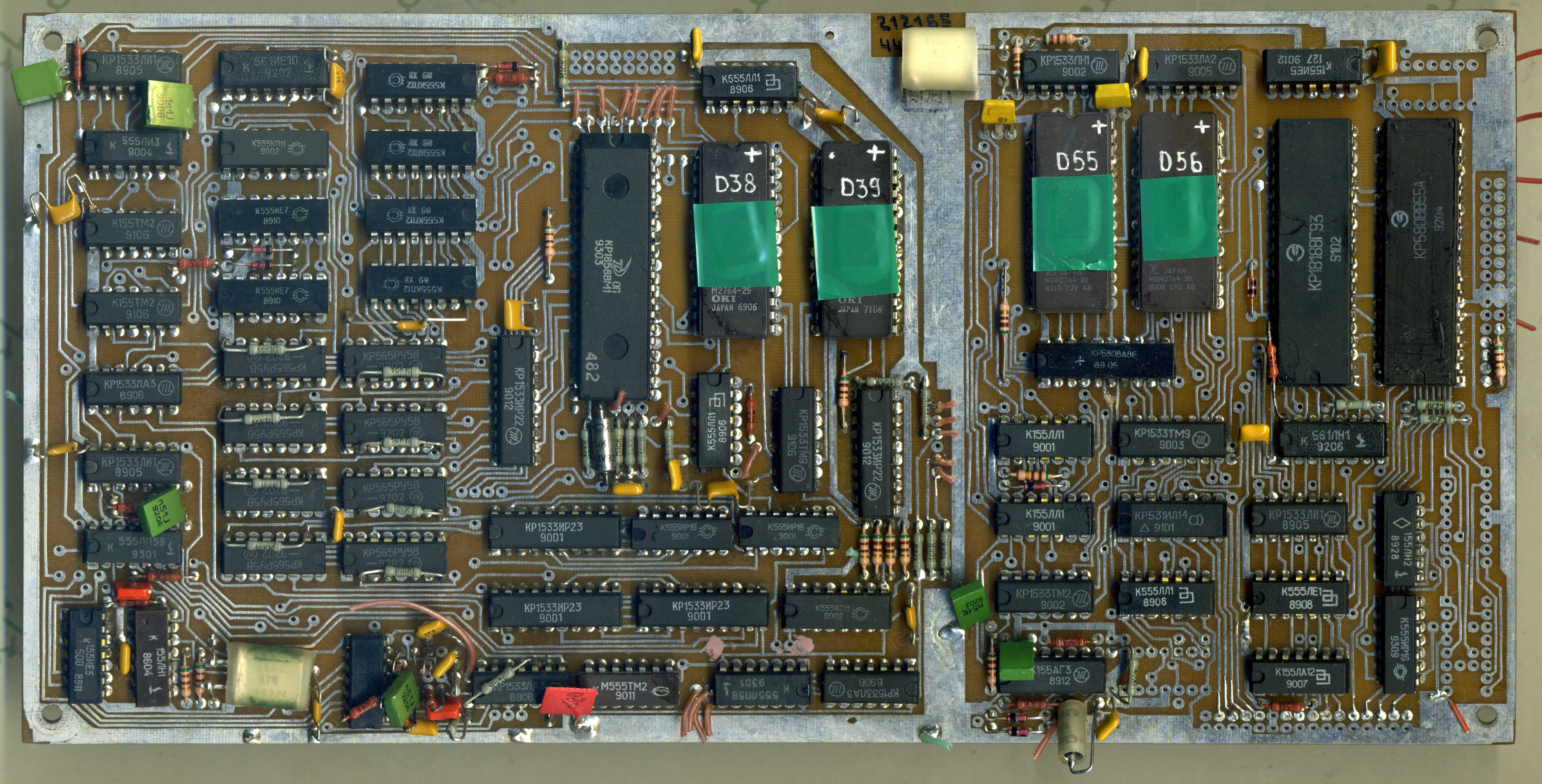

Версия с распаяным КНГМД

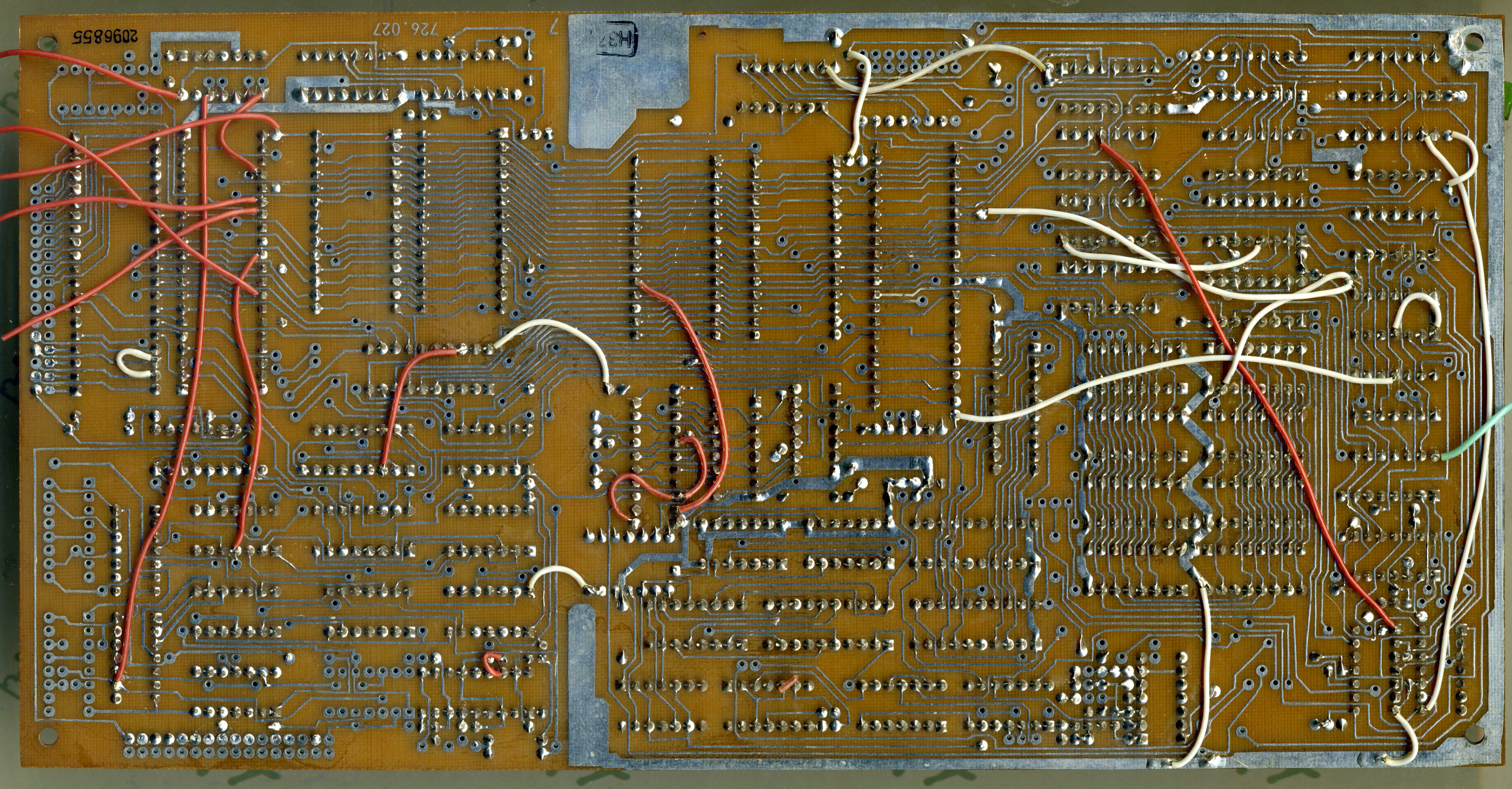

Известно только об одном случае выпуска платы с КНГМД. Изготовлена на основе поздней версии платы (Звезда 01).

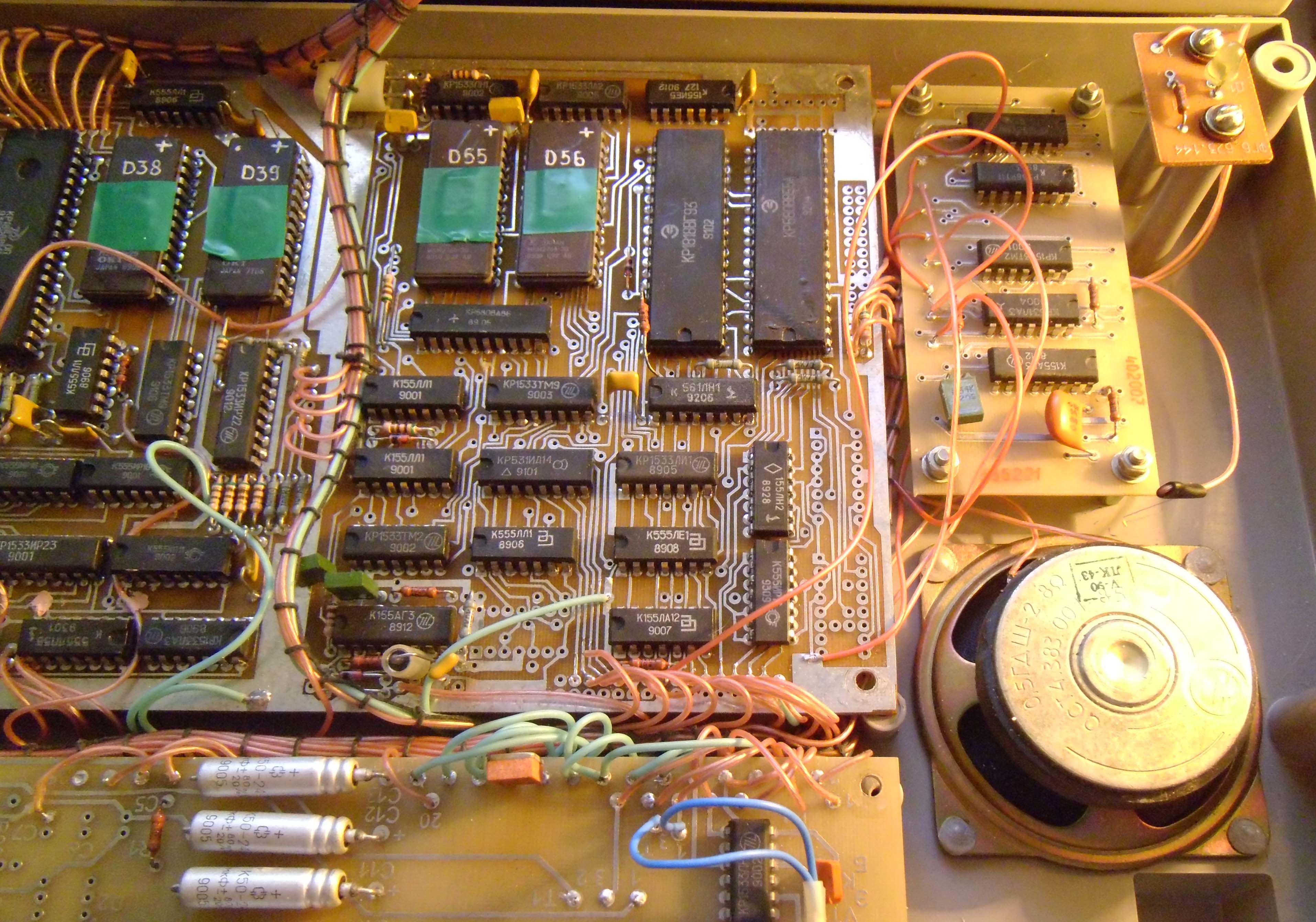

В такой версии ЭВМ, используется небольшая (45х95 мм), дополнительная плата ФАПЧ. На фото - выше динамика.

* * *

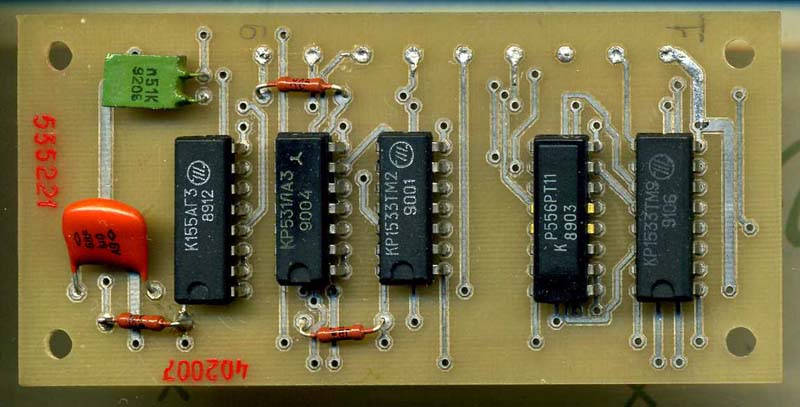

Плата ФАПЧ

Скачать прошивку РТ11 от такой платы.

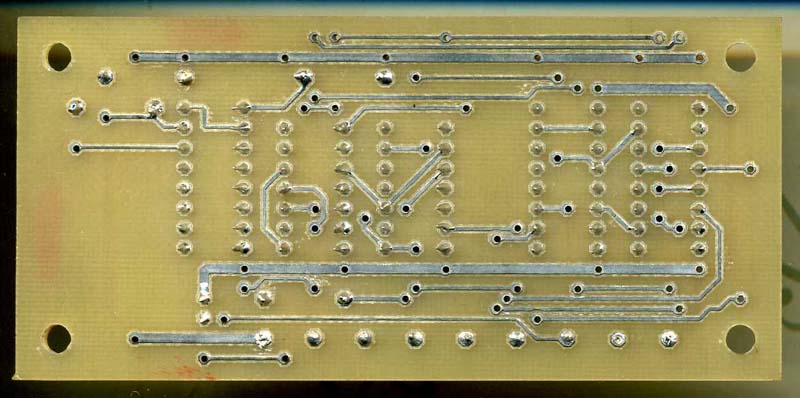

Вид платы снизу.

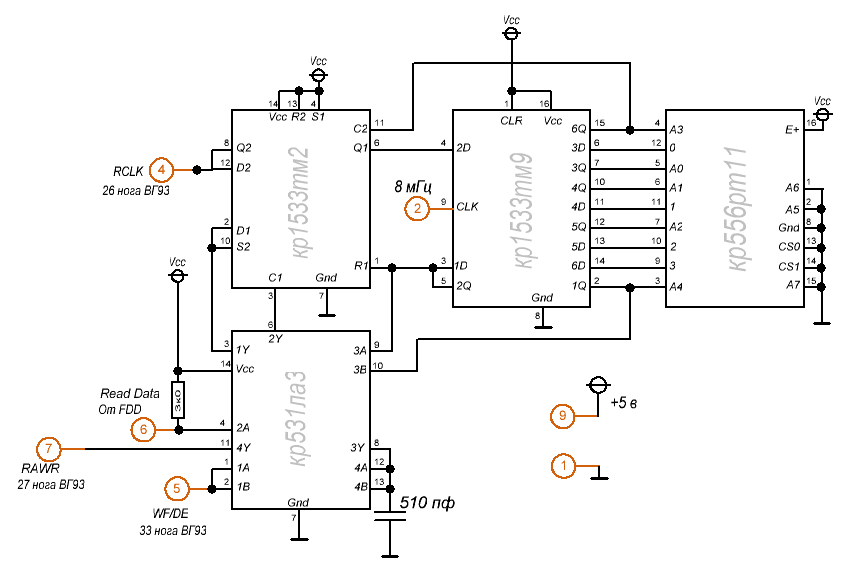

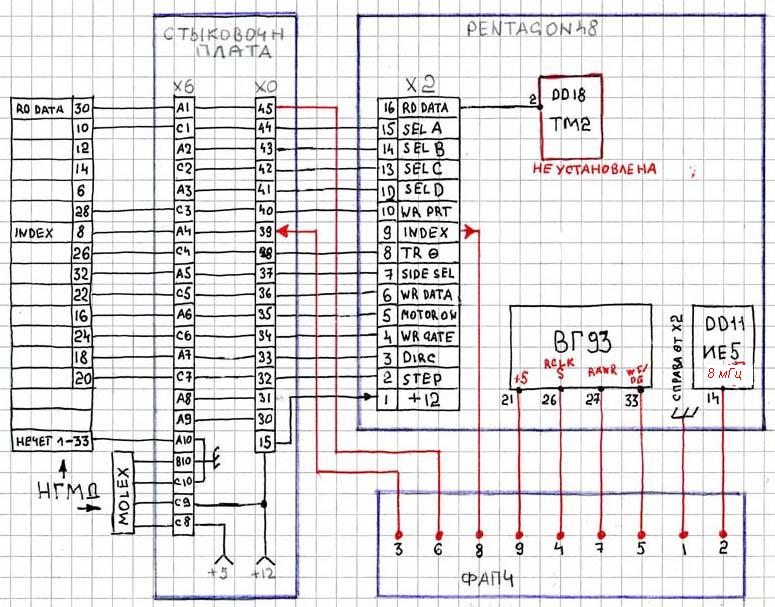

Тут пока именно рисунок соединений а не нормальная схема, от каких ног и куда идут дорожки на плате.

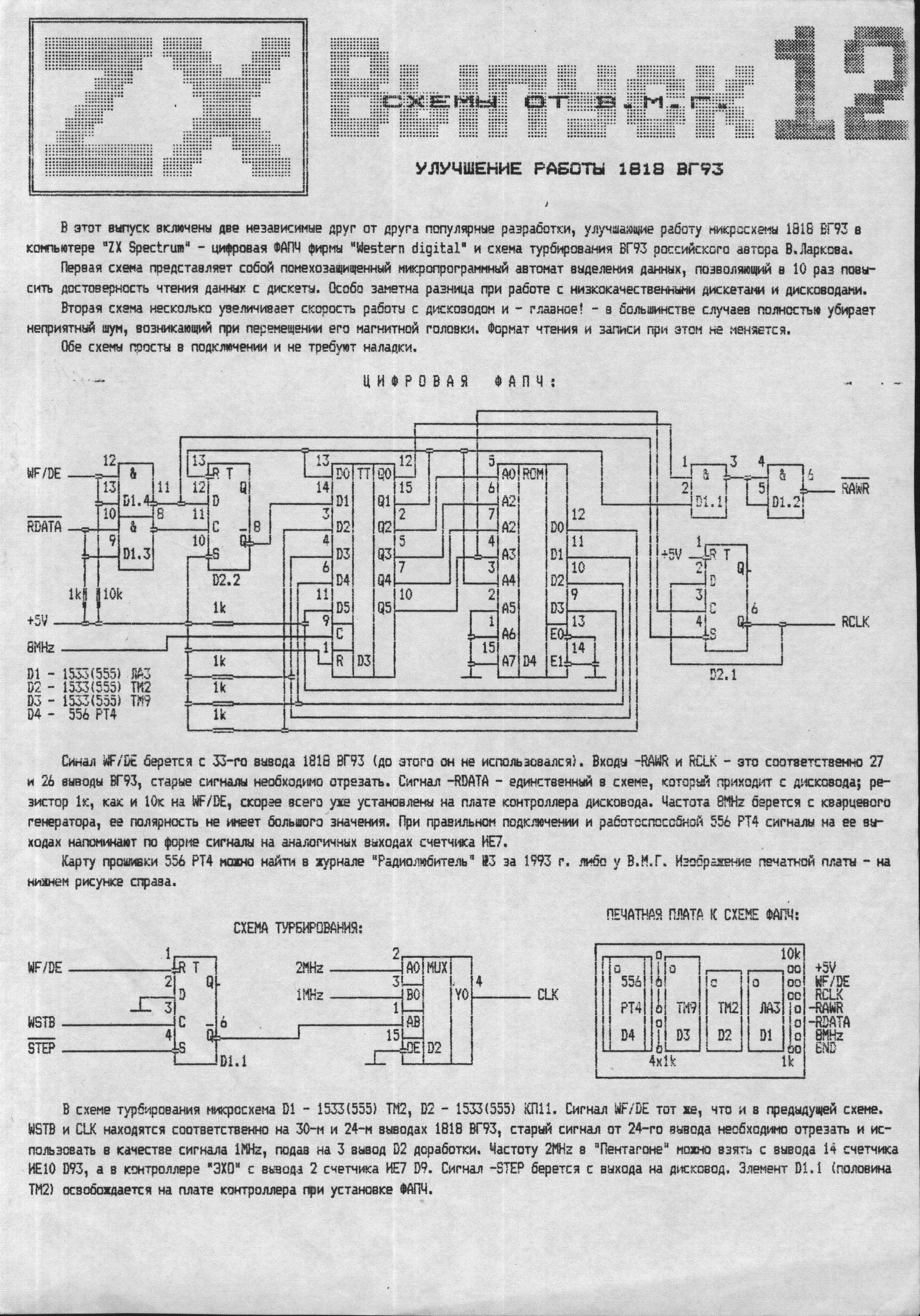

Похоже это действительно ФАПЧ. Но немного иная, нежели в ZX схемы от В.М.Г. (выпуск 12). Но микросхемы (4 штуки) использует те же, хотя и имеют меньше обрамления.

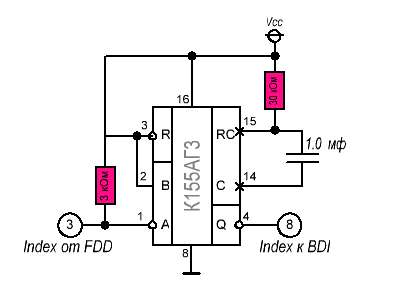

Интересно что на плате есть пятая микросхема, к155аг3:

Она вообще никак не связанна с схемой ФАПЧ. Подключена в разрыв сигнала Index от дисковода. Для чего это сделано? аг3 - вибратор, может генерировать одиночные импульсы по команде или серию. К тому же его режим зависит от схемы включения. Так что он зачем-то обрабатывает сигнал индекса - может удлиняет, может ещё как-то формирует. Логика работы у него не сложная, ... может это адаптация к какому-то семейству дисководов? которые выдавали слишком короткий индекс или слишком длинный.... Или выдавали серию импульсов вместо одного... Помогите понять...

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
