В официальных документах имеет название "Комплект принадлежностей Фг4.072.045".
Внедрялся по инициативе ЛЭМЗ, но использовался на всех заводах, возможно и улучшался при их содействии, поэтому проскакивают децимальники разных предприятий.
Ячейка контроля РВИЖ.468212.002. Похоже, этот контроллер устанавливался в заведомо исправный Агат, а его диагностические линии подключались к портам клавиатуры, пультов и монитора диагностируемой машины. Т.е. контроллер эмулировал работу человека за диагностируемой машиной и следил за результатами.

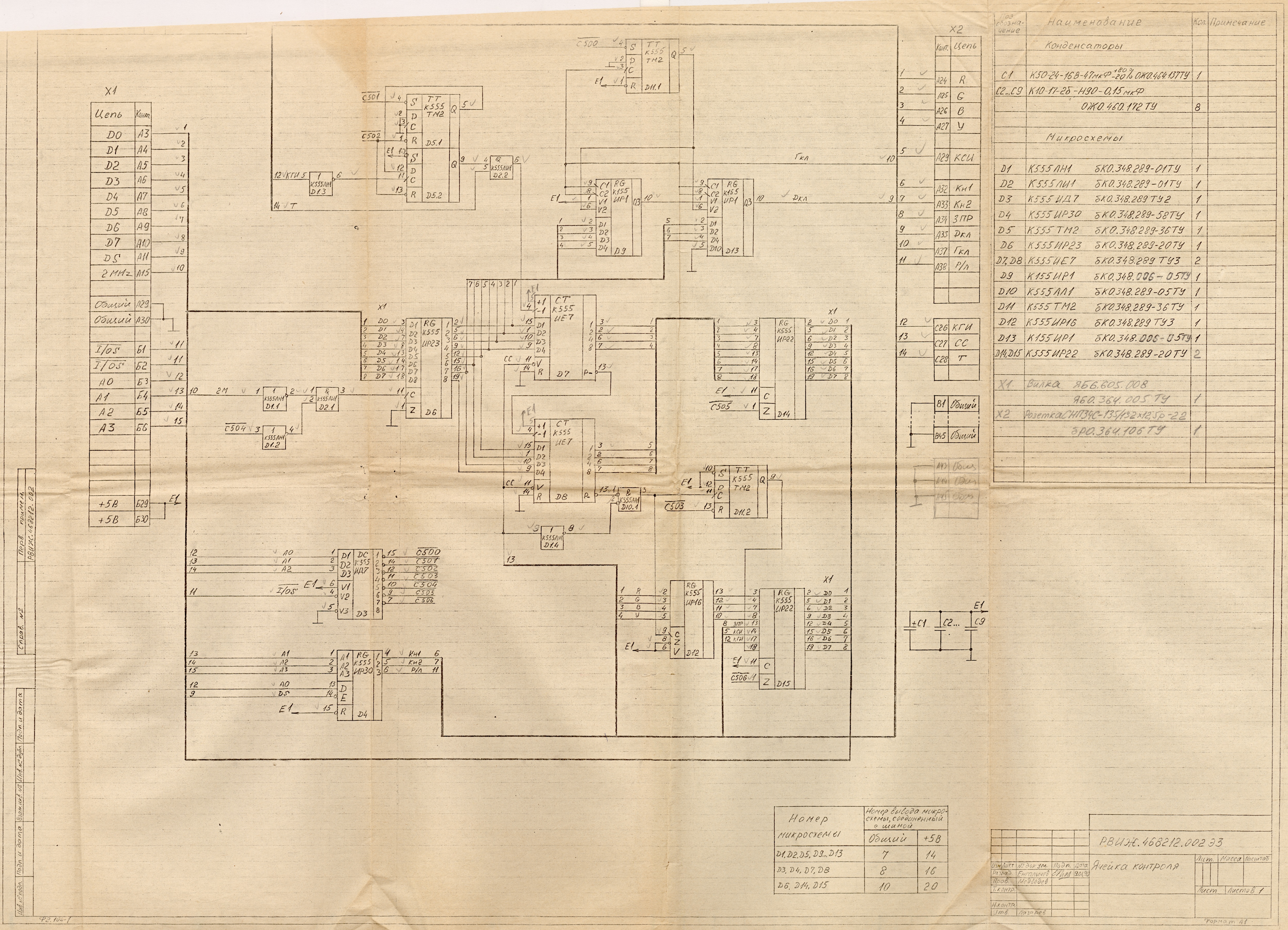

Схема ячейки контроля РВИЖ.468212.002.

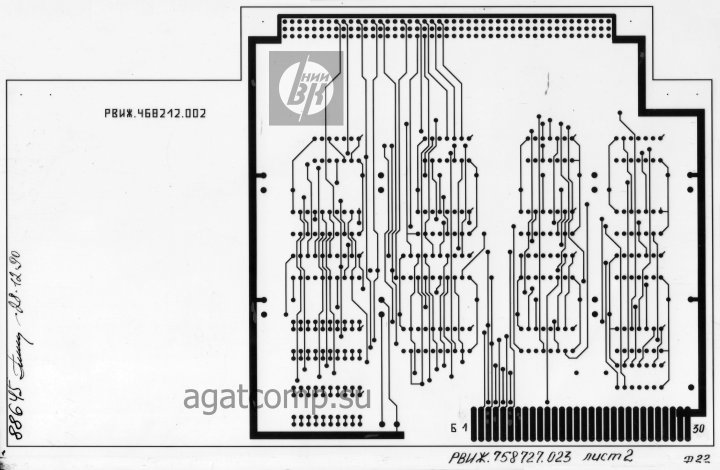

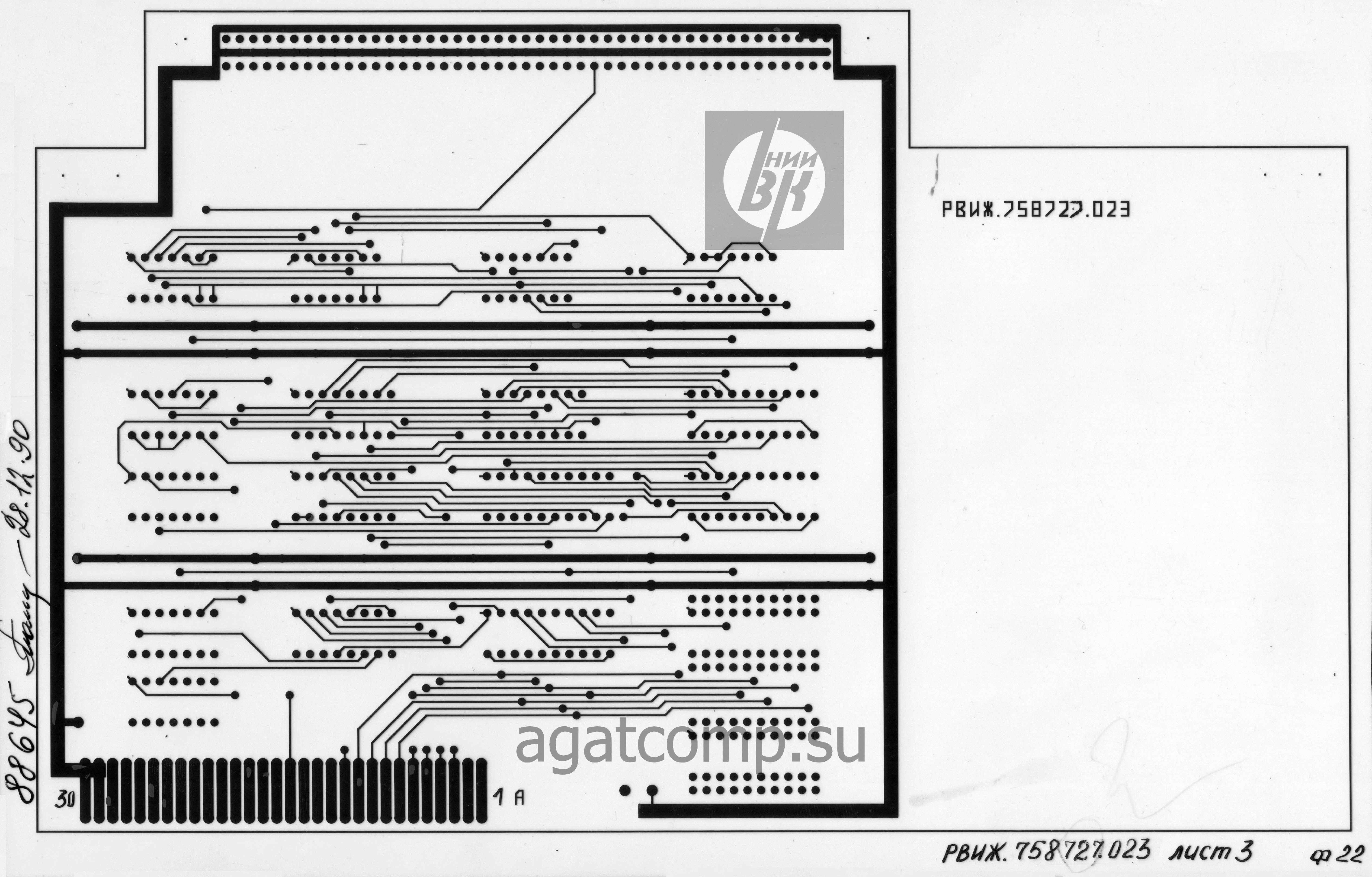

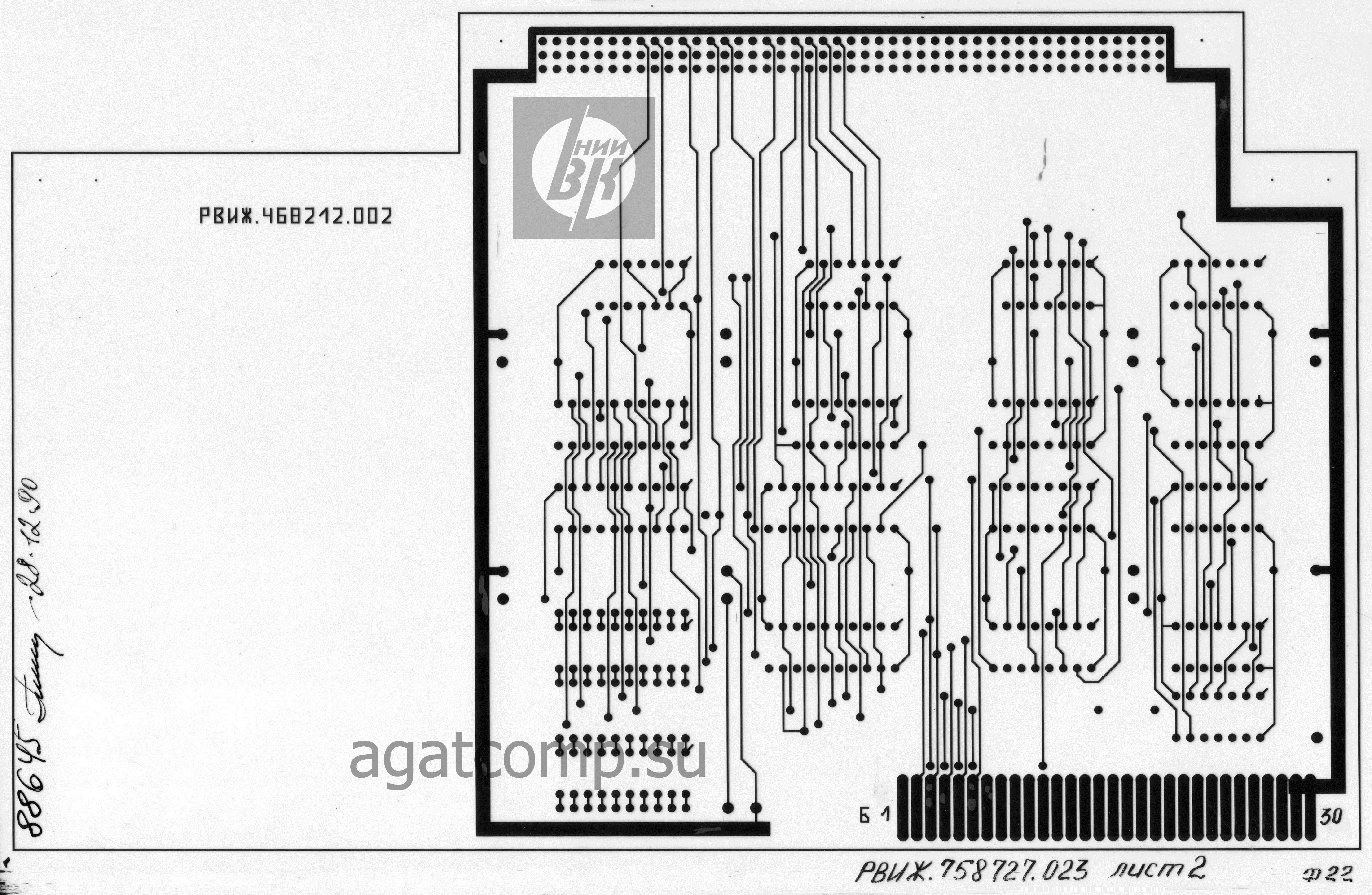

Немного про эту ячейку, что удалось понять из её схемы. Она использовалась для контроля выходных сигналов: видео, клавиатура, пульты. Фотошаблоны, по которым она сделана, более поздние, чем схема, добавлен один регистр для считывания заданного состояния клавиатуры и пультов. Ячейка может сама формировать код клавиши и захватывать заданный пиксель строки. Прерывания и ПДП не использует. Адреса регистров там в комментариях. Между разными вариантами ячейки адреса отличаются. Когда добавляли новый регистр, остальные зачем-то частично сдвинули. В огромном разъеме сверху используется мало контактов. Он универсальный, была вторая ячейка для контроля системной шины, там использовалось больше контактов.

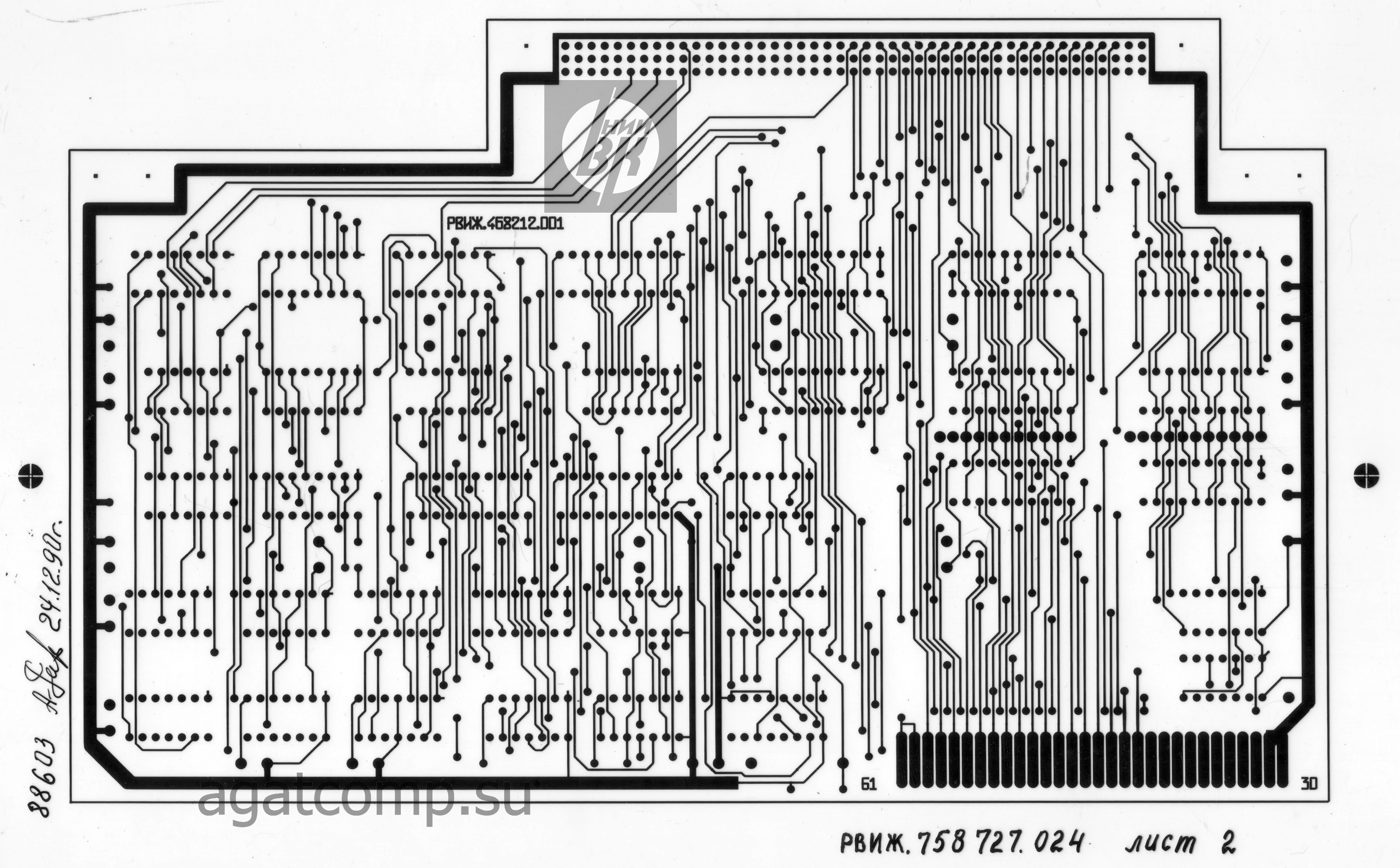

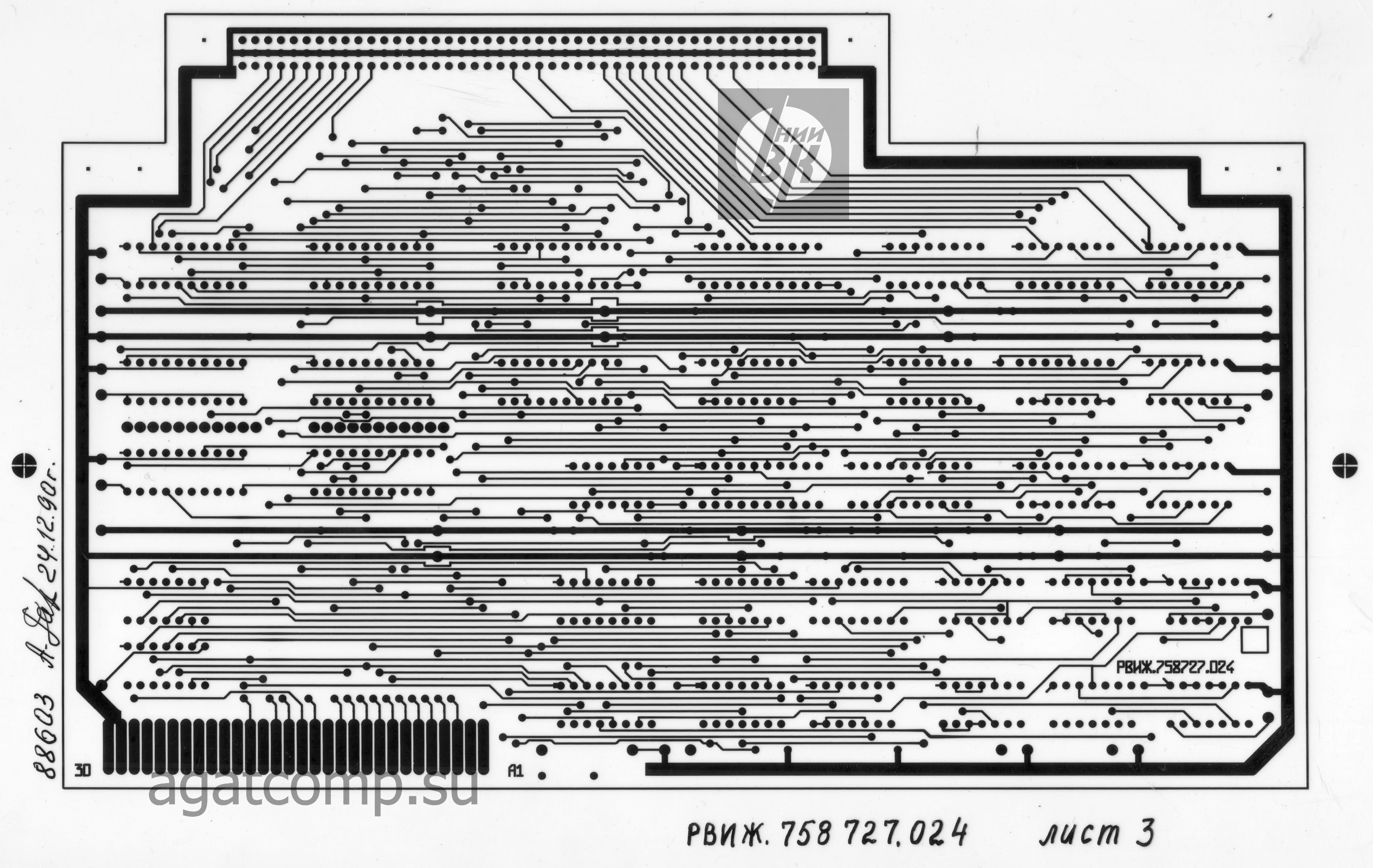

Ячейка контроля РВИЖ.468212.001. Более сложный контроллер, предназначенный, вероятно, для анализа работы системной шины диагностируемой платы. Имеет также два интерфейса - системных магистралей диагностической и диагностируемой машин.

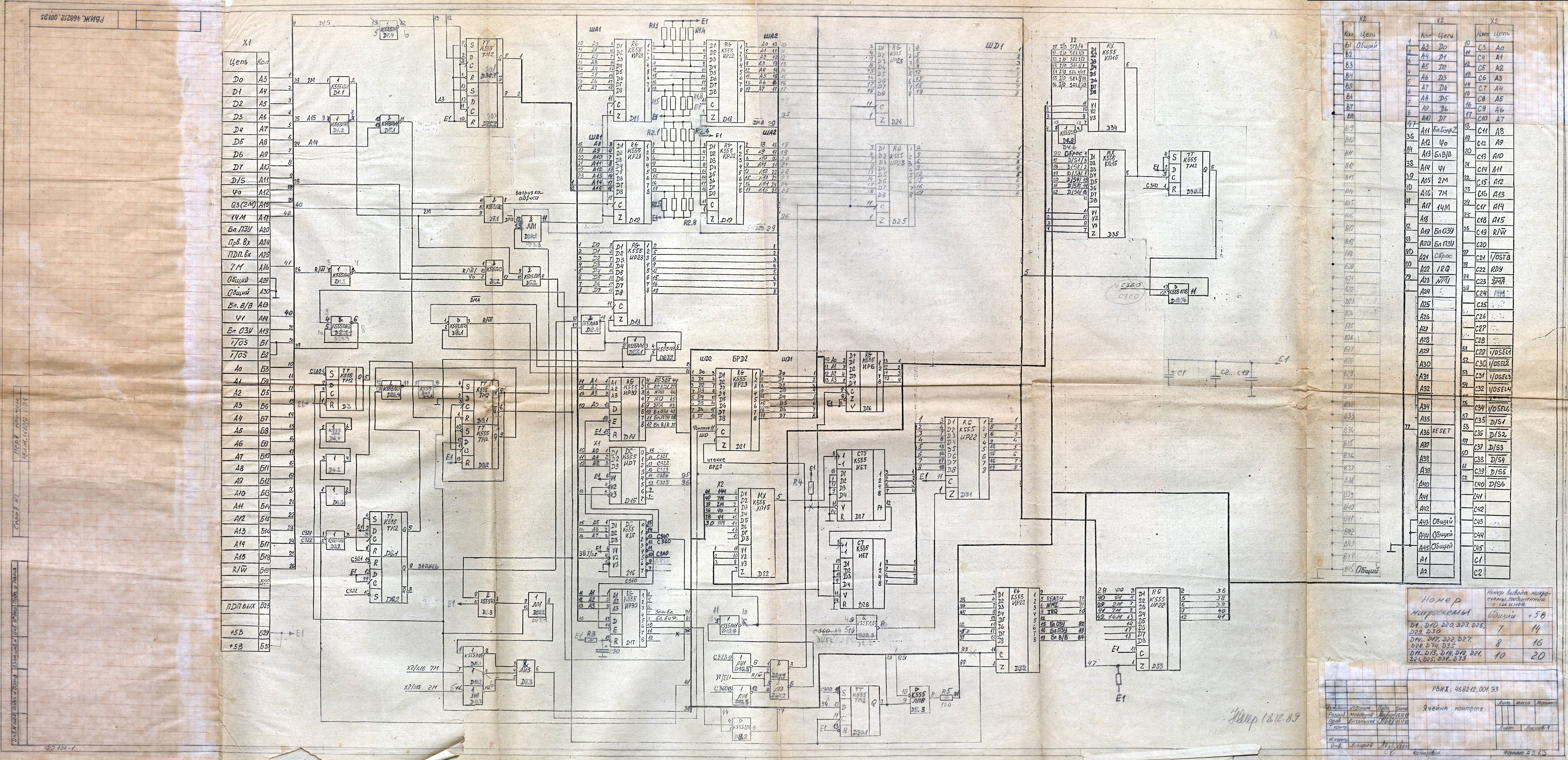

Схема ячейки контроля РВИЖ.468212.001.
Эта ячейка проверяла все слоты системной шины. Имела встроенный измеритель всех частот, возможность управления сигналами шины, и также реализовывала прямой доступ к памяти дочернего компьютера с отображением данных на диапазон 4000-7FFF. Отображение реализовывалось 4-мя окнами. Отображалась виртуальная память, а не физическая, т.е. можно было отобразить адреса ввода-вывода и ПЗУ.

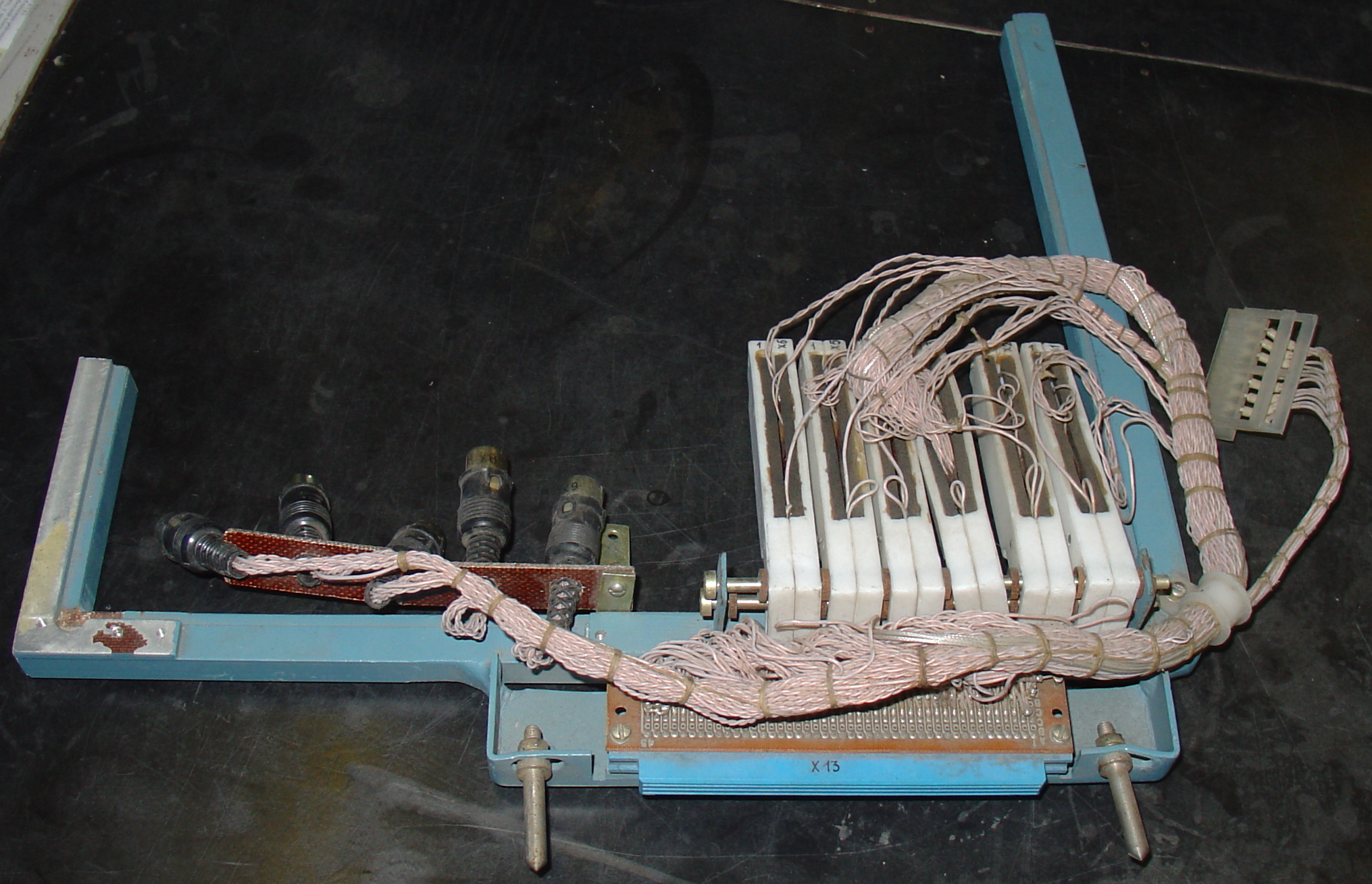

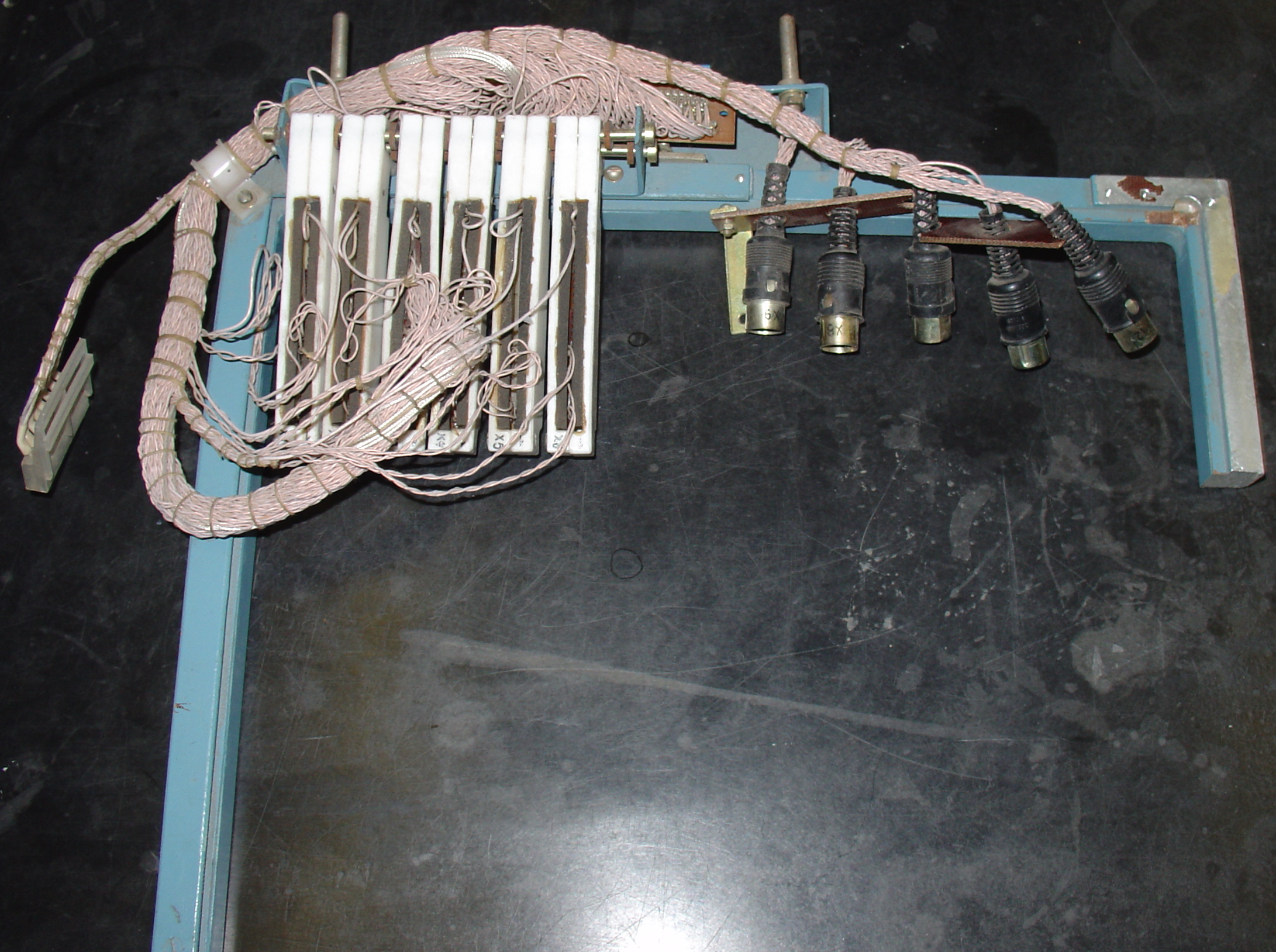

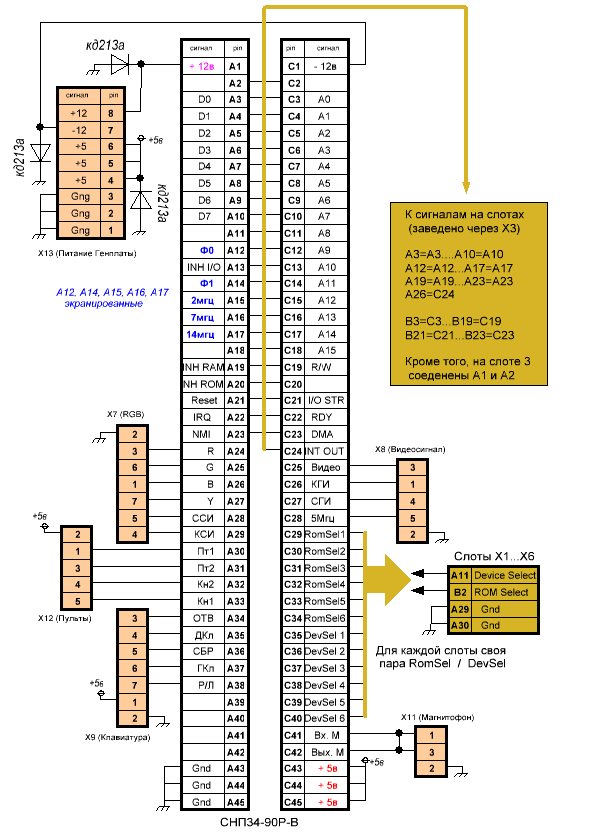

Станина. Оригинальное название и децимальный номер не известны. Состоит из металлической рамки и соединителей для подключения к всем разъемам генплаты (питание, слоты, внешних устройств). Обозначения (X1...X13) совпадают с соответствующими на генплате.

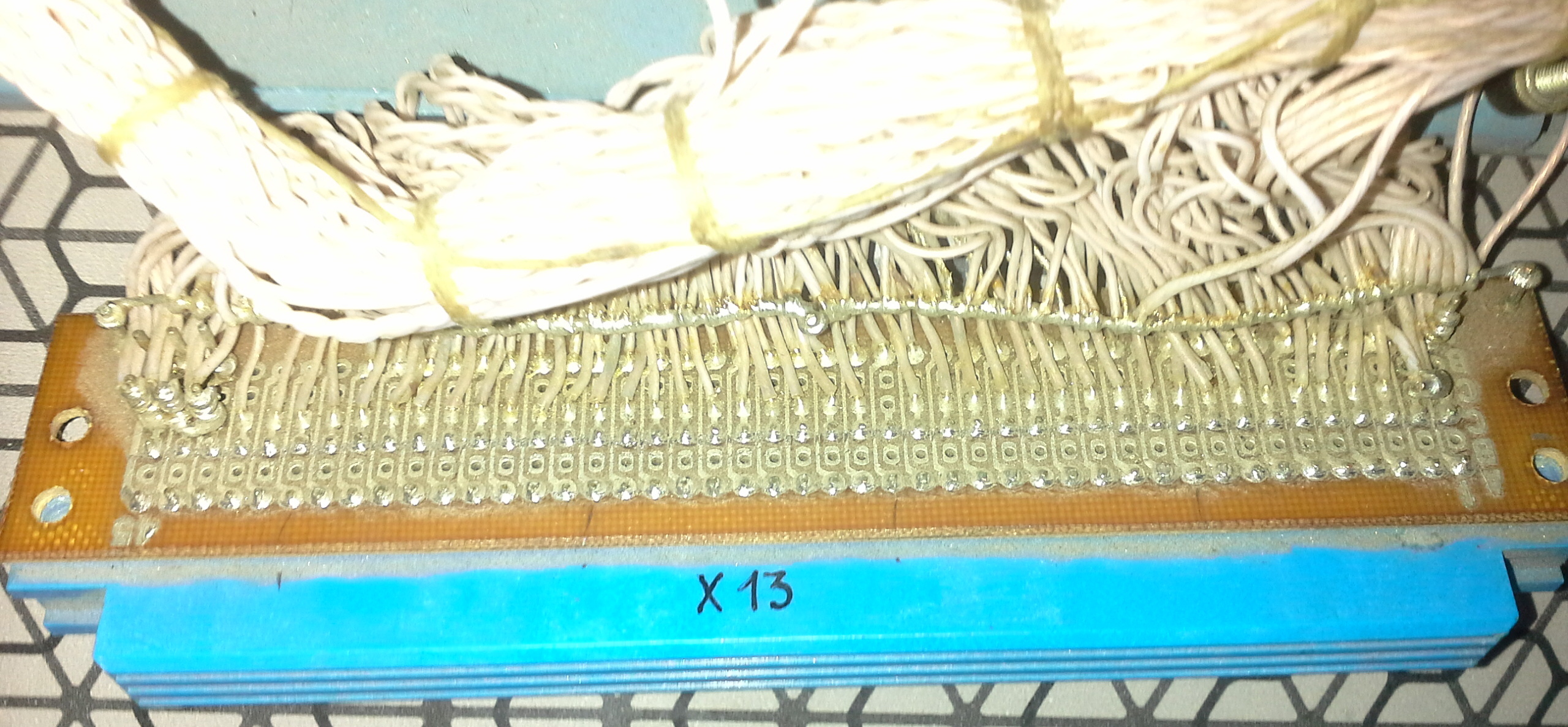

Объединительный разъем (СНП34-90Р-В) установлен на небольшой плате Мц7.102.470-01 иэм2

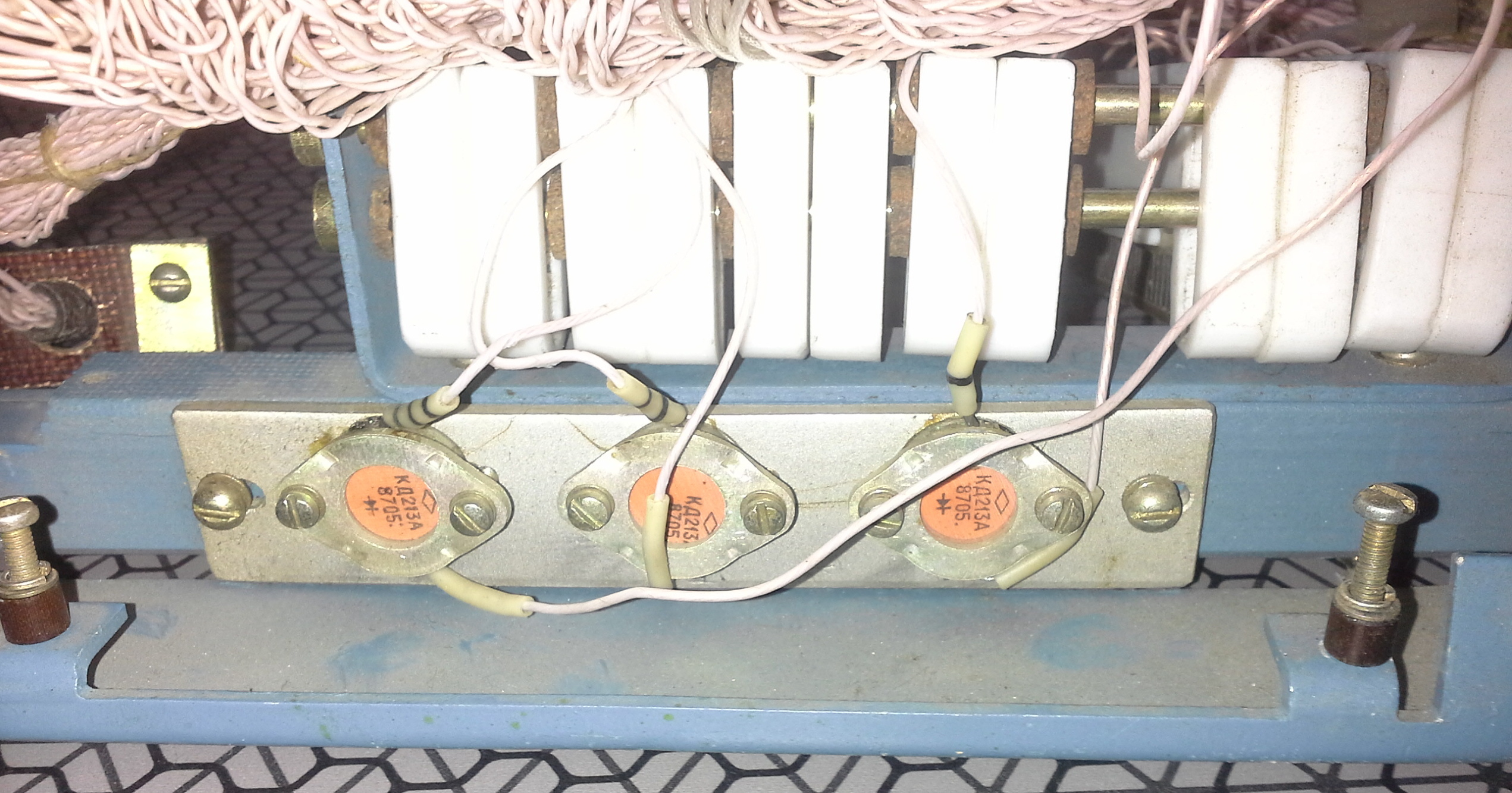

(на обратной стороне платы маркировка Мц3.649.032) имеет (что странно) обозначение X13, такое же как разъем питания генплаты. Под платой прячутся диоды питания.
* В данном случае СНП34-90Р-В это копия разъема СНП34-135, так же имеет 3 ряда по 45 контактов, но в среднем ряду отсутствуют металлические пины (просто пустые отверстия в пластике). См. так же дополнительное фото.
На исследуемом экземпляре точка А8 звонится на массу, возможно это дефект кабеля?
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
