СТЫК С2 (модуль последовательного интерфейса).

EPROM версии Э-003-90.

Программно-аппаратные средства межмашинной коммуникации по интерфейсу RS232 (СТЫК С2). Назначение: обеспечение передачи файлов и информации по протоколу КЕРМИТ между ПЭВМ "Агат-7", "Агат-9" и ЭВМ других типов (ПЭВМ ЕС 1840/41/42 и РС АТ/XT, ЭВМ класса СМ и т.д.) модуль последовательного интерфейса имеет два порта, обеспечивающие синхронный и асинхронный режимы работы со скоростью передачи до 9600 бит/с, имеется программируемый 16-ти разрядный таймер, ПЗУ модуля объемом 2 Кбайт, содержит набор стандартных подпрограмм работы с портами. Программное обеспечение поддерживает протокол КЕРМИТ и интегрировано в систему программирования Ассемблера Инструментального комплекса программиста.

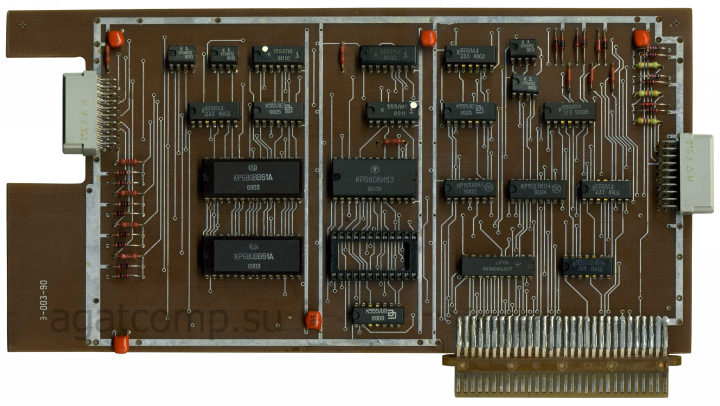

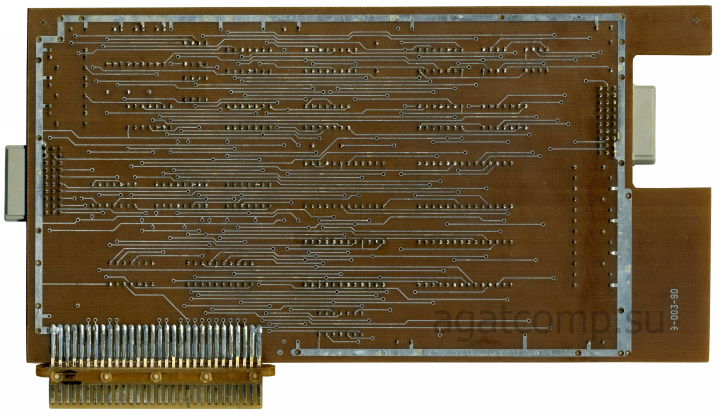

Судя по номеру на фото (Э-003-90) - это экспериментальная версия платы. Серийные версии, именуемые в документации РВИЖ.469555.013 и РВИЖ.469555.013-01, разыскиваются.

В комплект платы входят:

• Диск с софтом на стороне Агат - ИКП ОС Локальной Сети;
• Соединительный шнур - РАЗЫСКИВАЕТСЯ!;
• Диск с софтом на стороне РС АТ/XT - РАЗЫСКИВАЕТСЯ!.



Из описания поздней версии СЧМ:

В меню ГМД появились 2 новые команды "Экспорт" и "Импорт", что обозначает прием и передачу файлов. При передаче имя файла может быть задано вручную или выбрано с диска таким же образом, как это делается, например, при выполнении команды "Чтение". При приеме файла, его имя также может задаваться вручную или выбираться из каталога. В первом случае принятая с IBM PC информация организуется в файл с указанным Вами именем. Во втором случае информация запишется в уже существующий на ГМД файл, уничтожая его старое содержимое. Во время работы программы перестает мигать курсор, начинает вращаться диск и на экране монитора остается строка команд. После окончания обмена строка команд пропадает, в клетке появляется курсор, дисковод останавливается. Другая индикация прохождения обмена в СЧМ отсутствует.
Со стороны "Агата" используется та же ячейка, содержащая СТЫК-2, и тот же соединительный шнур, что и при обмене с программой ТОР.
Со стороны IBM PC в данном случае используется та же программа, что и при обмене с программой ТОР.
Для того, чтобы файл, полученный в результате записи таблицы СЧМ командой "Сохранить" и преданный на IBM PC был "понят" программой SUPERCALC - IV, используется команда decode. Эта команда имеет формат: decode "исходный файл" "преобразованный файл". Ее работа завершается выводом сообщения: This job is over. Please take the resuls.

Если при выполнении указанной команды окажется, что имена файлов заданы некорректно или возникнут проблемы с их открытием, то работа заканчивается выводом соответствующего сообщения. В этом случае перекодировку следует повторить, устранив причины, приведшие к аварийному завершению работы. Чтобы загрузить перекодированный файл в системе SUPERCALC-IV сначала загружается сама система. Затем в основном меню системы выполняется директива "/" и затем снова "/". Затем в представленном Вам подменю выберите директиву IMPORT, а на запрос о требуемом формате укажите формат VisiCalc. Далее задаете имя полученного при перекодировке файла и загружаете его.

ЗАМЕЧАНИЕ: Если файл СЧМ, который Вы собираетесь перекодировать, содержит команды изменения ширины отдельного столбца, то при перекодировке они игнорируются и все столбцы в таблице SUPERCALC будут иметь одинаковую ширину, равную величине глобального формата таблицы СЧМ.

* * *

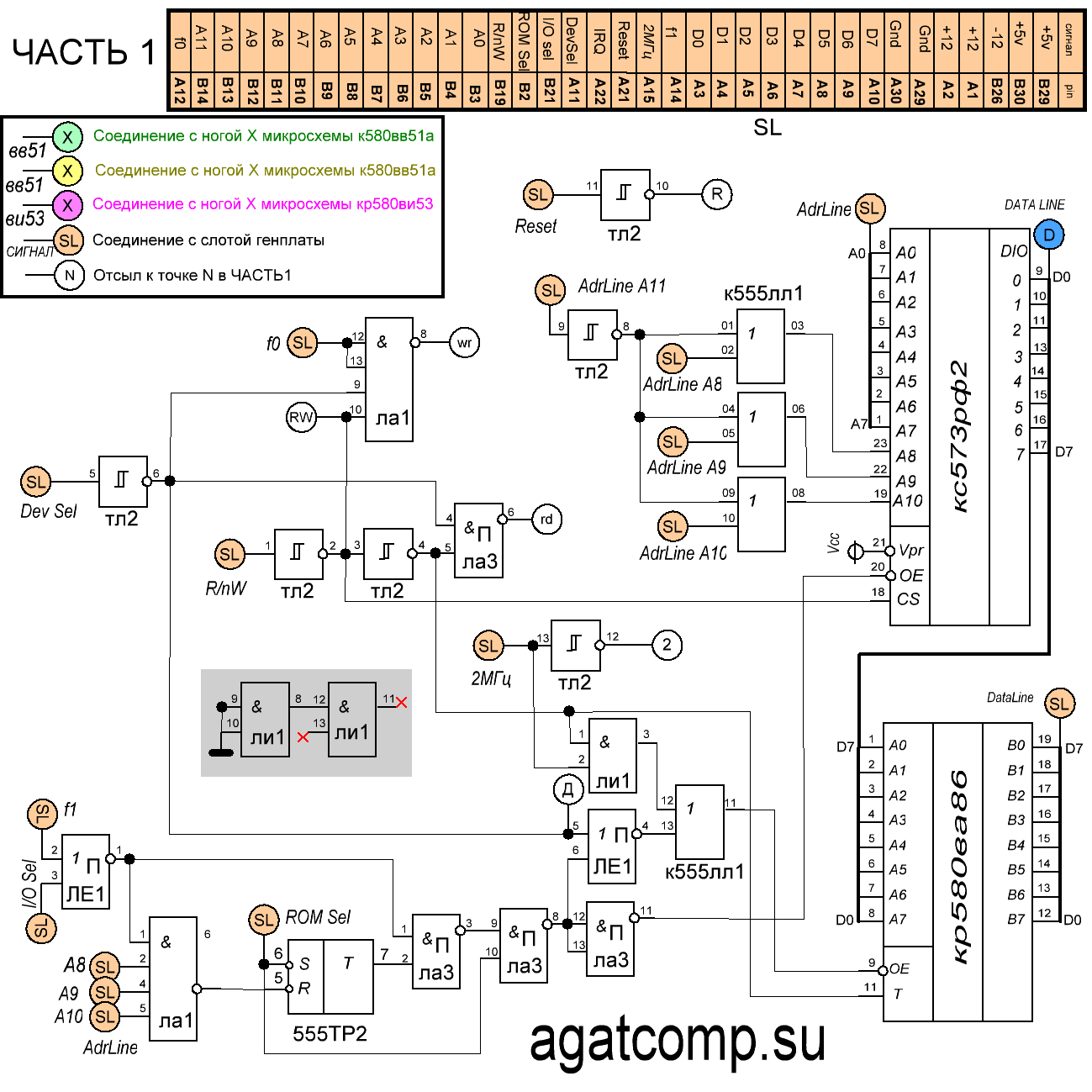

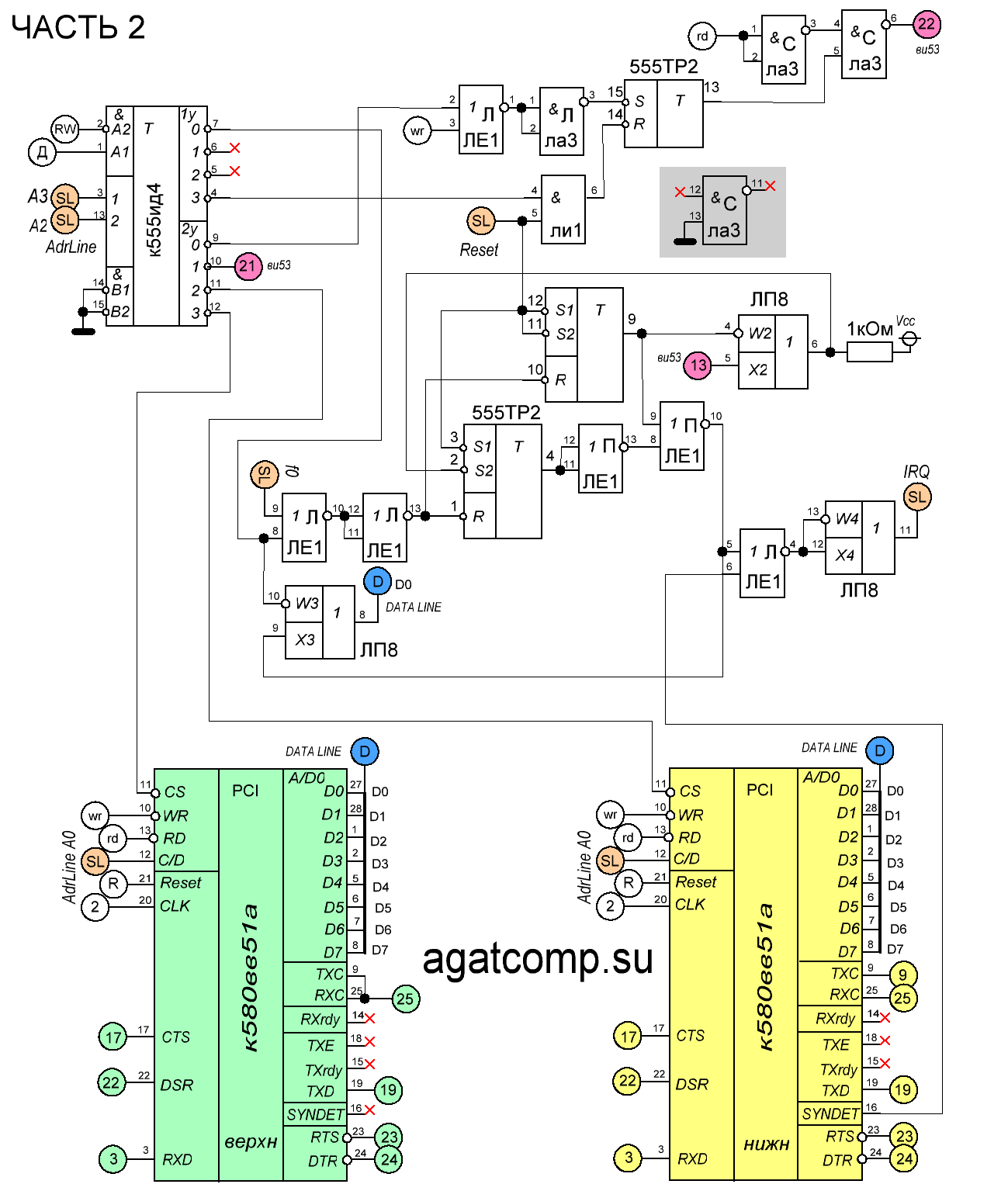

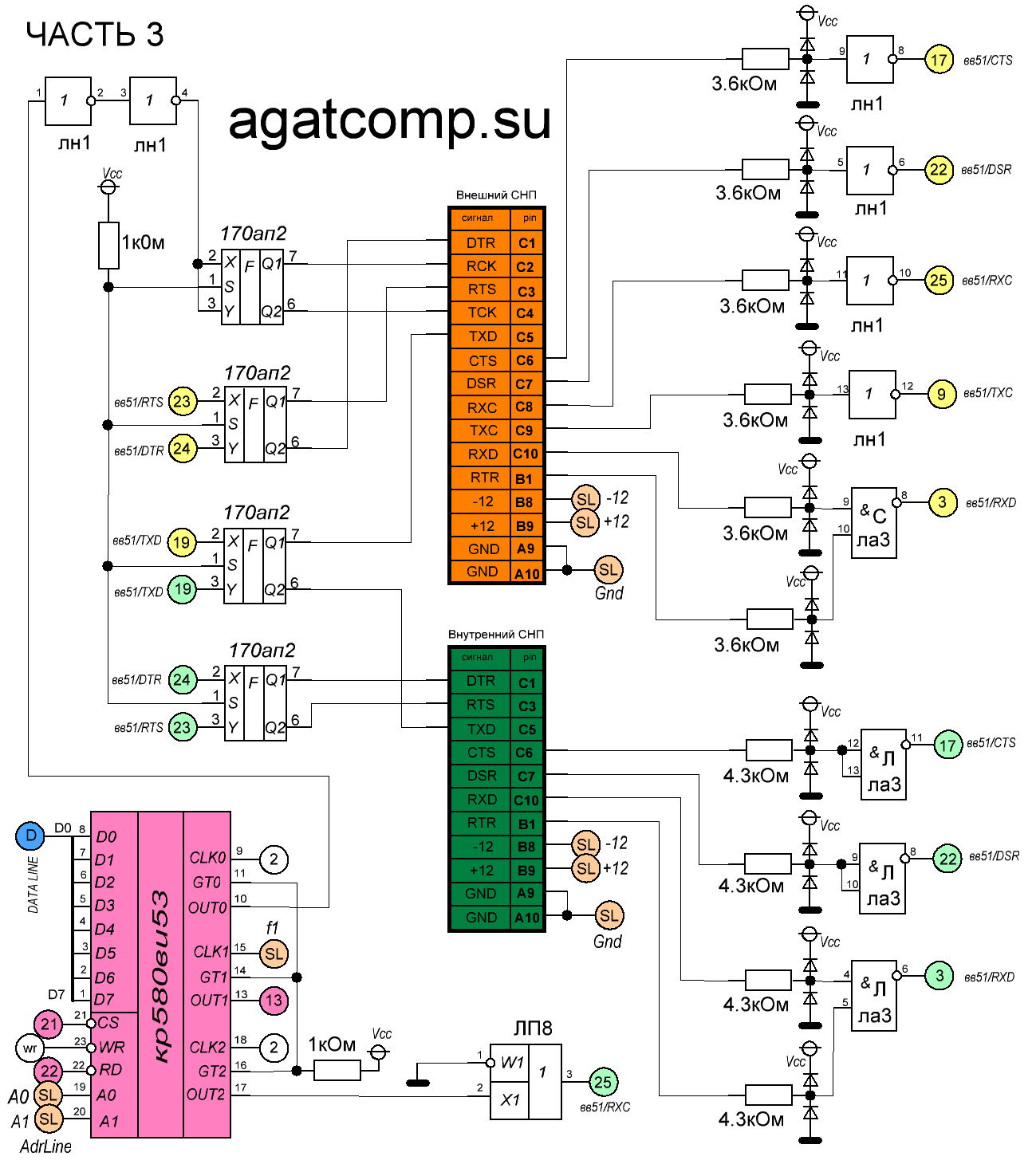

Плата содержит два последовательных интерфейса RS-232, но сделаны они по-разному. Тот, который выведен на внутренний разъем - это классический асинхронный RS-232. Скорость передачи по нему задается через таймер КР580ВИ53. Тот, что выведен на внешний разъем, может работать как в асинхронном, так и в синхронном режиме. Тактовые сигналы для КР580ВВ51 не подключены напрямую к таймеру. Вместо этого, они выведены на разъем. Выход таймера также выведен на разъем. То есть, чтобы этот интерфейс работал в асинхронном режиме, нужно, чтобы на кабеле контакт разъема C2 был соединен с C8, а C4 с C9. В синхронном режиме на контакты C8 и C9 должны подаваться внешние тактовые сигналы. При этом плата может генерировать прерывание при обнаружении во входных данных синхробайта.



На сайте "Проект создания реплик ПЭВМ Агат" выложен проект ячейки Стык С2.

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
