Электроника МС6313
| ИРПР-М* | IBM PC | АГАТ |
|---|---|---|
| 1 | 13 через 3.3 кОм | |
| 3 | 2 | A2 |
| 5 | 3 | A3 |
| 7 | 4 | A4 |
| 9 | 5 | A5 |
| 11 | 6 | A6 |
| 13 | 7 | A7 |
| 15 | 8 | A8 |
| 17 | 9 | A9 |
| 19 | 15 | |
| 21 | 11 | C9 |
| 23 | 1 | B9 |
| 25 | 10 | |
| 27 | 16 | |
| 29 | 17 | |
| 30 | 14 | |
| чётные 4-28 | 19-24 | C2,C3,C5-C8,C10 |
| замкнуть 12 и 25 | замкнуть А1 и С4 |

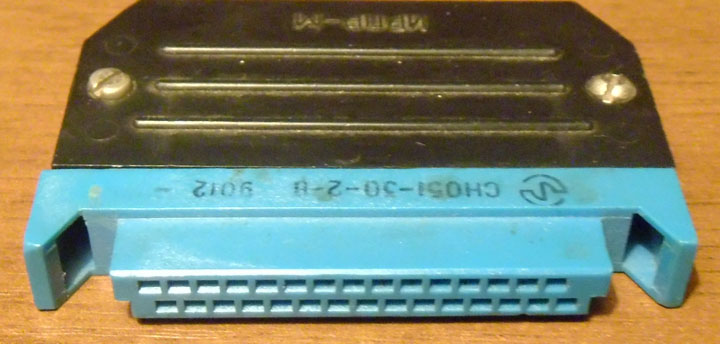

* Разъем со стороны принтера - СНО51-30-2-8.
Рекомендуемое положение переключателей SA1, SA2, SA3 на принтере (1-вверх, 0-вниз):
10101000 01010101 11111101 для АГАТ;
01101000 00000111 00011101 для IBM PC.
Драйвер принтера для IBM PC: Epson FX-800
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
