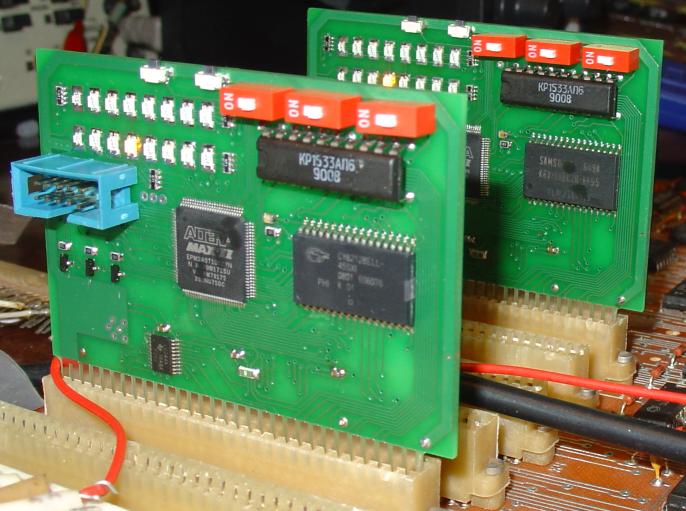

Новоделы/репликиОгромное колличество проектов, подготовленны в KiCad 6.0 Одинцовым О.А. Подробности на ресурсе Проект создания реплик ПЭВМ Агат. * * *Платы для сборки прототипов устройств (макетные платы). Полноразмерная и короткая версии. Подготовлена Wierzbowsky.* * *Универсальный новодельный модуль ОЗУ. Подготовлен Voldemar0. Конструктив: в основе maxII на 240 LE и SRAM 128 Кб. Режимы работы (выбираются красными переключателями):

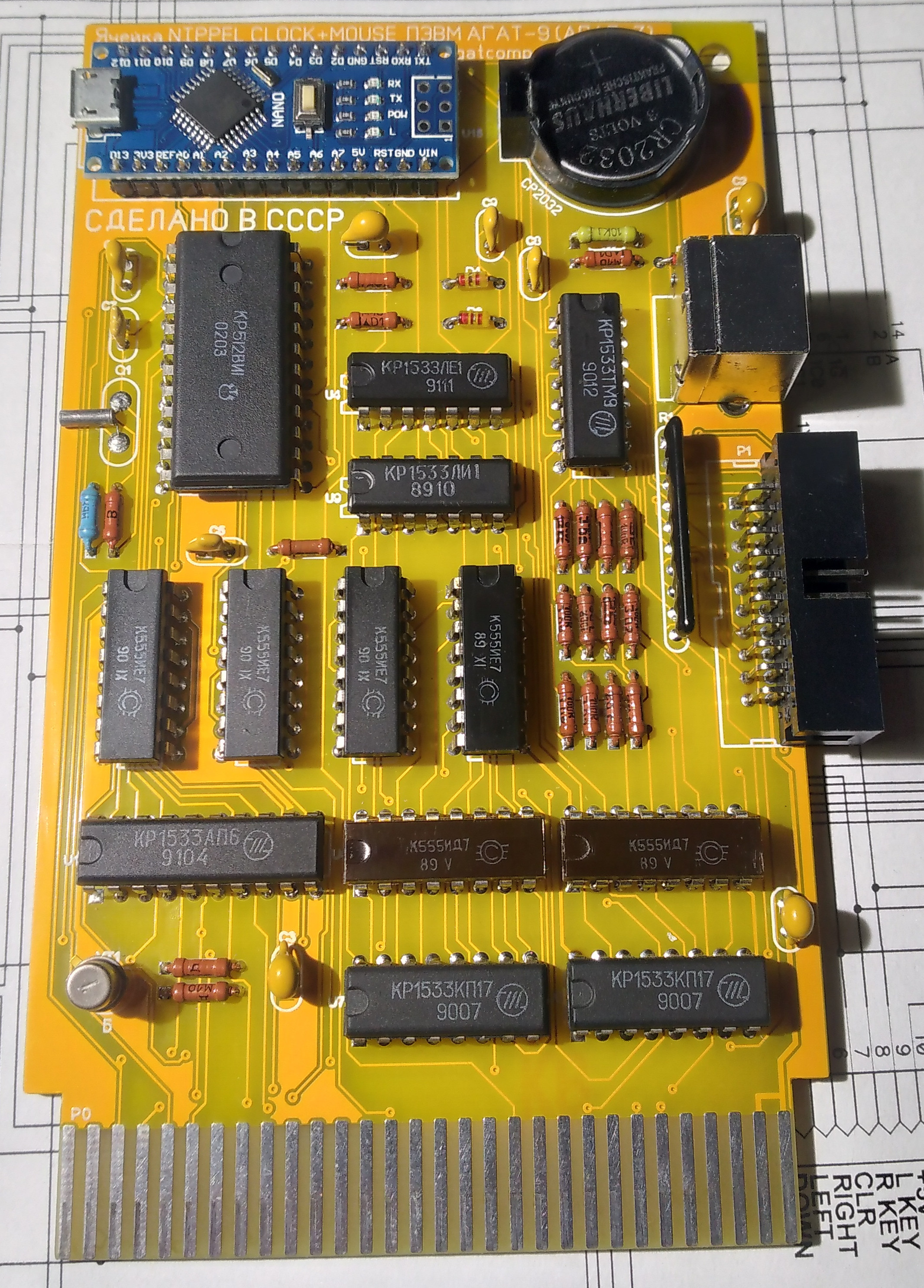

Подробности на Форуме. * * *Реплика ЯЗС (Ячейка Звукового Синтеза). Подготовлена Mick (http://micklab.ru/). Схема выполненная в формате P-CAD и GERBERы для производства плат. * * *Реплика ДопОЗУ Агат-9. Подготовлена Wierzbowsky (https://podrezov.com/). Важно! Нумерация элементов на плате не соответствует оригиналу. Также на плату были добавлены дополнительные элементы (блокировочные конденсаторы). Архив со схемой и печатной платой в формате Eagle. * * *Реплика КНГМД 140кб. Подготовлена electroscat. Универсальное устройство, подойдет для замены КНГМД140 любого поколения (105 или 173). На плате есть возможность выбрать версию ПЗУ загрузчика (Агат-9/Агат-7/Apple ][), а так же выбрать вариант прошивки секвенсора (Агат/Apple ][). Кроме разъема НГМД в стандарте "Агат", есть разъем НГМД в стандарте "Apple DISK II", можно напрямую и родным шлейфом подключать оригинальные дисководы от Apple и Правец8. Подробности на нашем Форуме. * * *Реплика NIPPEL MOUSE + реплика NIPPEL CLOCK

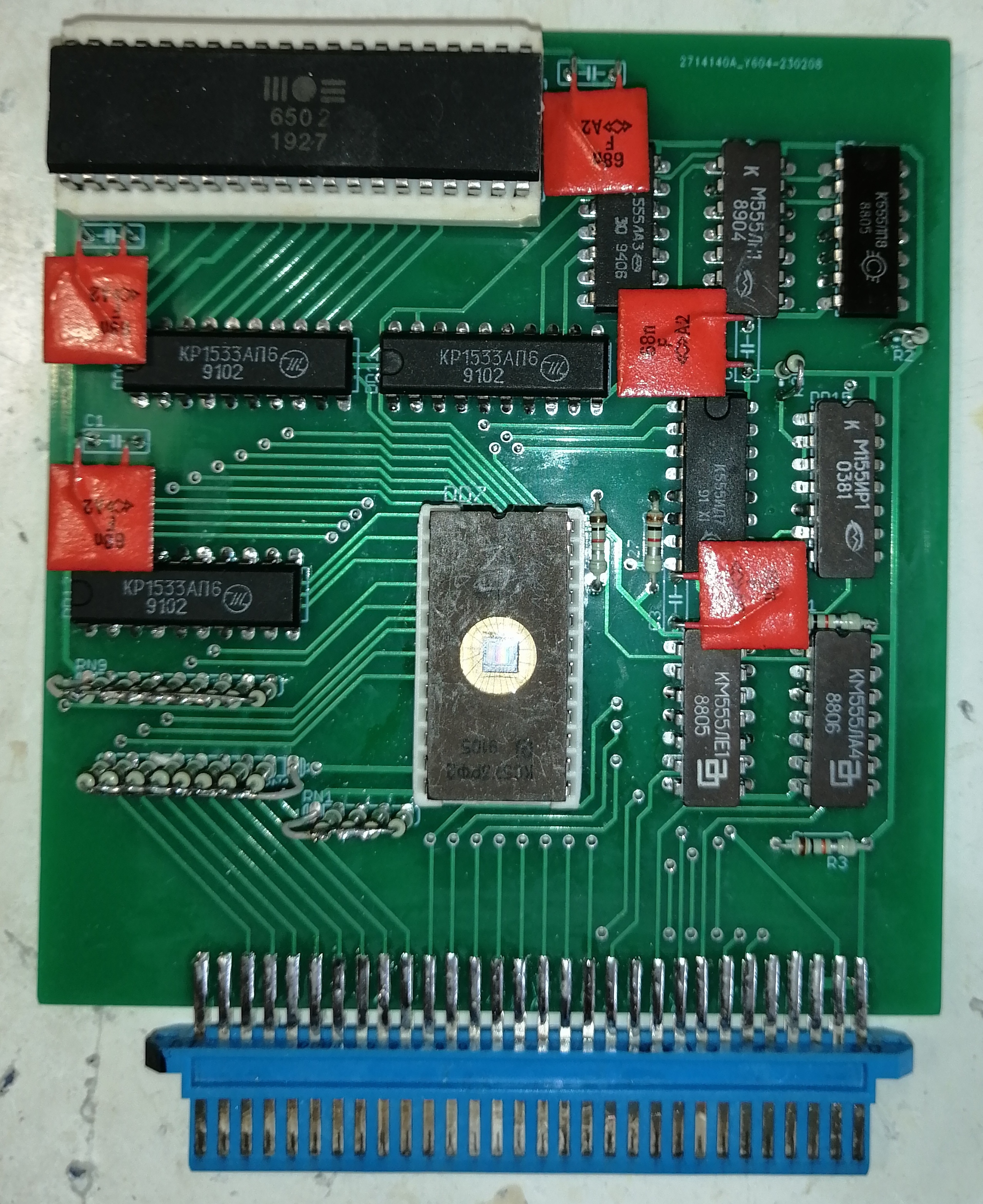

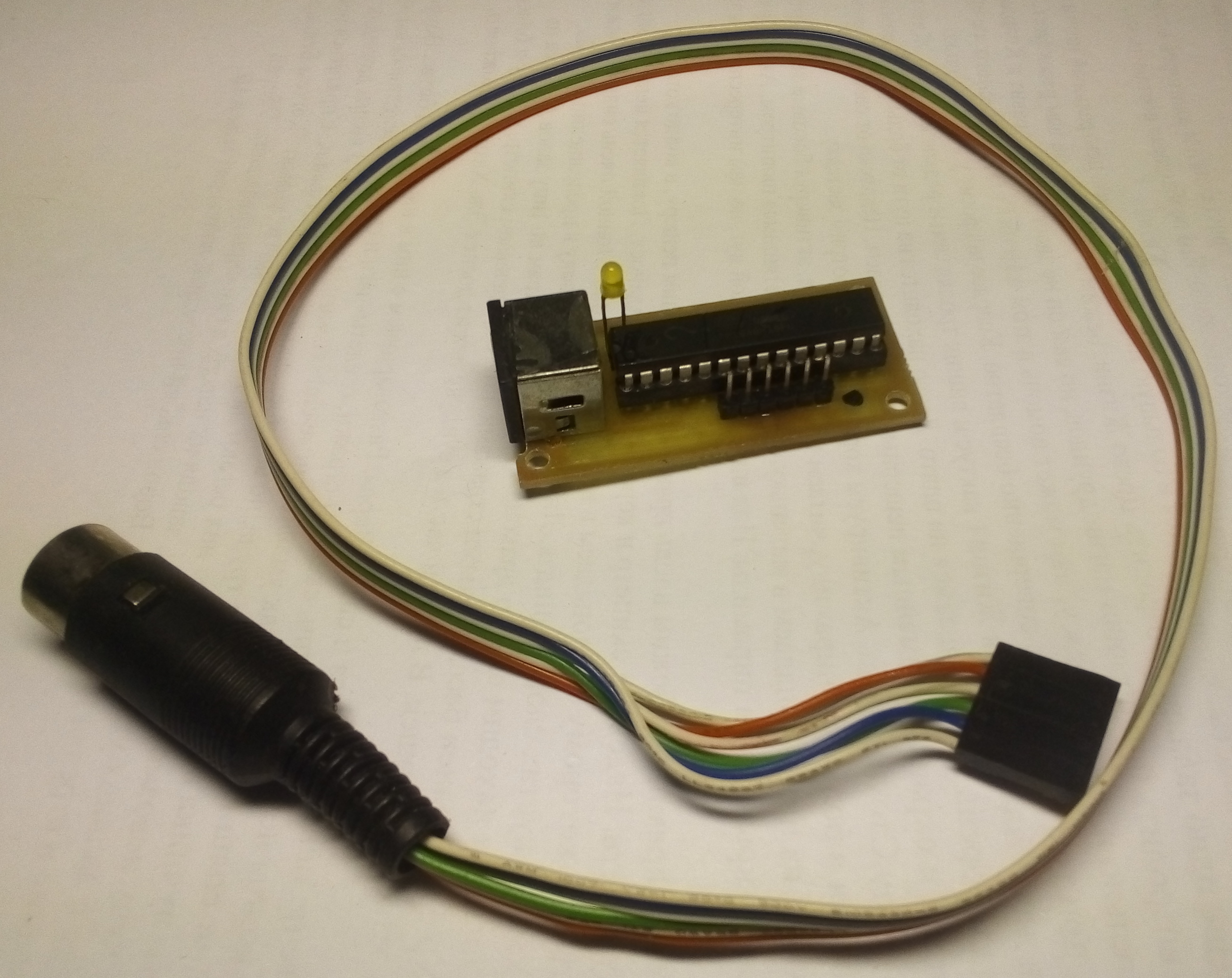

+ универсальный конвертор мыши (преобразовывает сигнал от мыши PS/2 в сигнал мыши Марсианка и мыши ММ8031) на одной плате. Работать эта плата будет и на А7 и на А9. Подробности на нашем Форуме. * * *Адаптер клавиатуры с интерфейсом PS/2. Подготовлен AlexBel и Voldemar0. Предназначен для подключения клавиатуры с интерфейсом PS/2 к ПЭВМ "АГАТ". Несколько раскладок, автоповтор, режим диагностики (в памяти адаптера хранится некоторое количество диагностических программ для Агата). Есть Макро, можно добавлять самостоятельно. Подробности на нашем Форуме. * * *Новодел "Ячейка процесора" для Агат-7. Подготовлен Alex_LG. Схема и плата НЕ ЯВЛЯЮТСЯ РЕПЛИКОЙ! В схему были внесены такие изменения: Архив с герберами и схемой в pdf. * * ** * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * |
