Слесарка и размеры
* * *

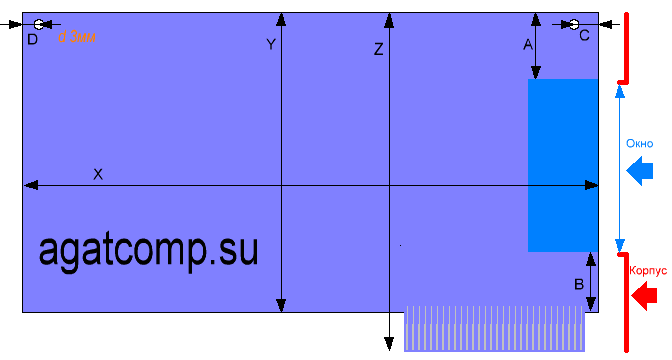

Платы расширения
У классической платы расширения Агата физические размеры составляют X=240мм Y=125мм Z=141мм. Центры крепёжных отверстий находятся на расстоянии 5мм от соответствующих торцевых краёв платы, т.е. C=5мм и D=5мм. Таким образом, установленный на край платы разъём "30р-в" не выступает за пределы корпуса ЭВМ (пример: ячейка принтера).
Некоторые производители увеличивали длину плат. Например, у ЯАВМИ используются краевые разъёмы "ОНЦ", которые будут утоплены слишком глубоко при стандартном размере платы, поэтому расстояние C=12мм.
При проектировании плат стоит учитывать:
1) Максимальное расстояние C=12мм (разъёмы внешних устройств также должны заканчиваться на этом уровне), максимальное расстояние D=22мм, максимальный размер X=264мм.
2) Расстояние от центра крепёжных отверстий до верхнего торца платы всегда 5мм.
3) Задняя стенка корпуса частично перекрывает доступ к плате:
У ранних версий Агата (с откручивающимися шторками) - A=44мм B=33мм, т.е. окно 48мм.
У поздних версий Агата (где шторки выламываются) - A=13мм B=6мм.
Варианты плат для низкопрофильного волжского Агата имеют размеры X=240мм Y=110мм, но Z=121мм, так как слота немного утоплена в плату. C=10мм D=5мм. Размер X увеличить невозможно. А=25мм, размер окна 56мм.
Варианты плат для АГАТ-4 имеют размеры X=240мм Y=90мм Z=100мм.
* * *

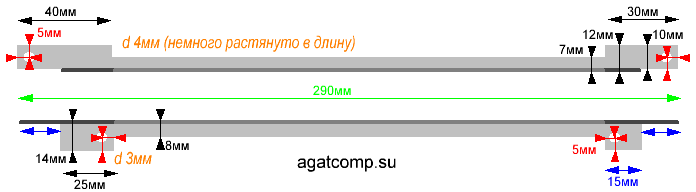

Индивидуальный кронштейн платы
Конструкция ранних типов корпусов предполагает наличие индивидуального кронштейна для плат расширения. Кронштейн крепится к плате через прокладку-изолятор.
Кронштейн изготовлен из Г-образного профиля толщиной 1мм.
* * *

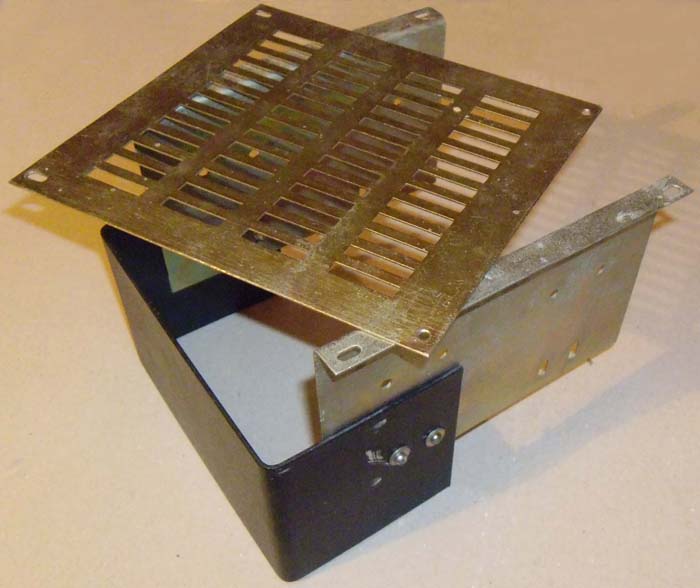

Корзина дисководов
Состоит из двух боковых пластин, укрывного экрана и (при соотв. модификации) заглушки.

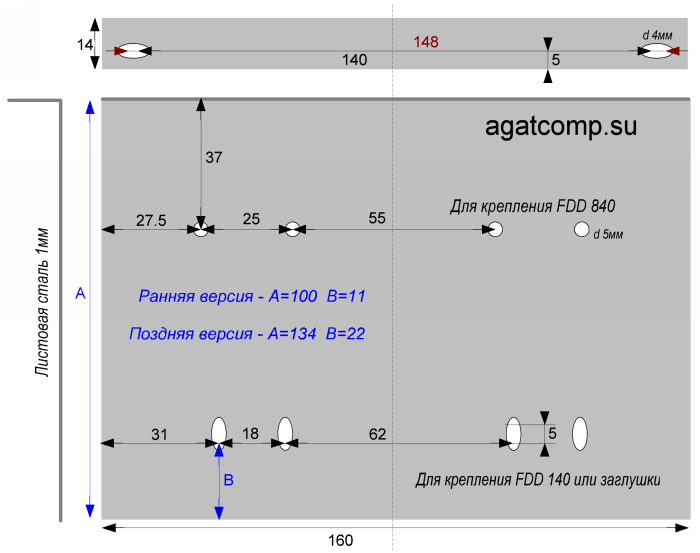

Боковые пластины. В корзине используются две детали одинаковой версии.
- Ранняя версия:
- Для комплектации с одним дисководом 140Кб. Крепление FDD к нижним отверстиям, верхние не используются.
- Для комплектации с одним дисководом 840Кб. Крепление FDD к верхним отверстиям, нижние для ранней версии заглушки*.
- Поздняя версия:
- Для комплектации с одним дисководом 840Кб. Крепление FDD к верхним отверстиям, нижние для поздней версии заглушки*.
- Для комплектации с двумя дисководами, 840Кб вверху и 140Кб внизу.
На основе поздней версии, можно сделать универсальную деталь.

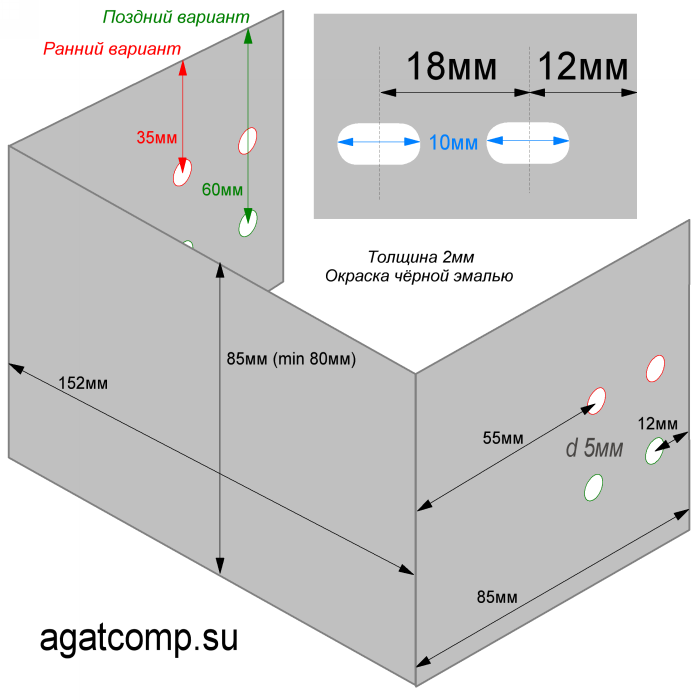

* Заглушка применяется в системе с одним дисководом 840Кб и закрывает окно под ним. Поздняя и ранняя версии отличаются расположением крепёжных отверстий. На основе любой версии можно сделать универсальную деталь.

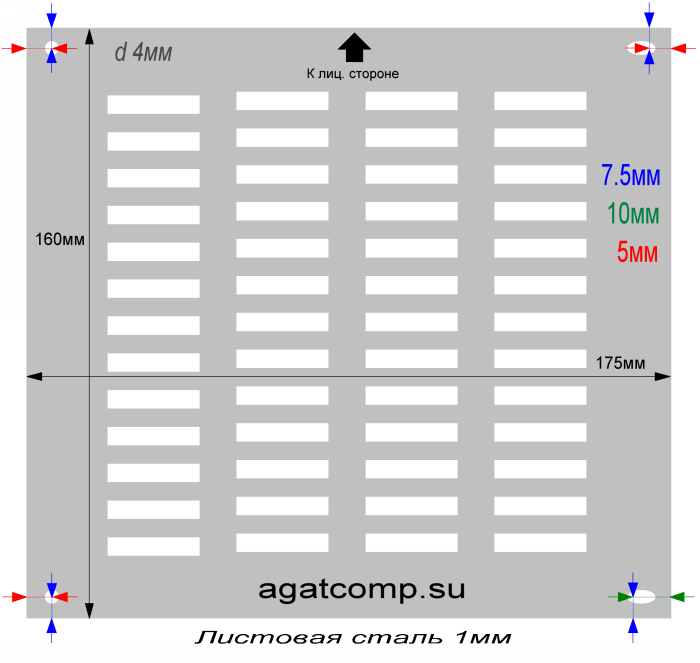

Укрывной экран. Почему в комплектацию Агата добавили эту деталь? Изначально ВКУ рекомендовалось располагать рядом с системным блоком. На практике, чаще ставили сверху, но тогда наводки могли вызывать сбои в работе дисковода. Особенно это актуально для НГМД840, он близко расположен к поверхности корпуса.
Деталь может иметь различные щели, или не иметь их совсем (зависит от происхождения АГАТа). На рисунке исполнение завода ЗЭМЗ.
* * *

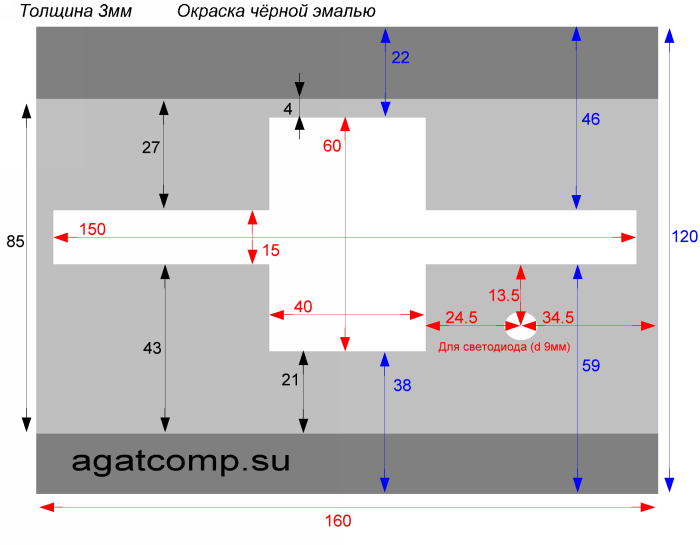

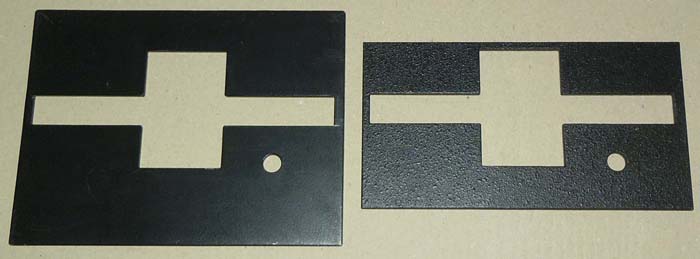

Декоративные панели дисковода 140Кб
Конструкция привода 140Кб предполагает наличие декоративной панели в корпусе.
Варианты:
1) высотой 120мм. Применялась в системе с одним дисководом 140Кб, и закрывала всё пустое пространство вне привода.
2) высотой 85мм. Применялась в системе с двумя дисководами (840Кб сверху и 140Кб снизу).
Красным - обозначены совпадающие у обоих вариантов размеры.
Синим - размеры только для первого типа.
Чёрным - размеры только для второго типа.
* * *

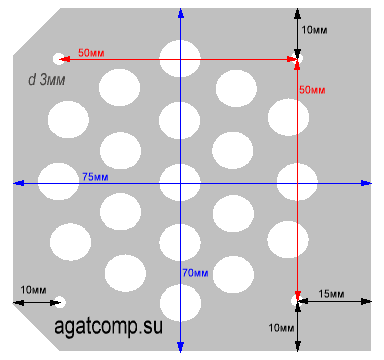

Кронштейн динамика
Кронштейн динамика "0,5 ГДШ-2". Пространство над мембраной может иметь различные щели. Например одно отверстие d55мм или 19 отверстий d7мм.
Кронштейн изготовлен из листовой стали 1мм.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
